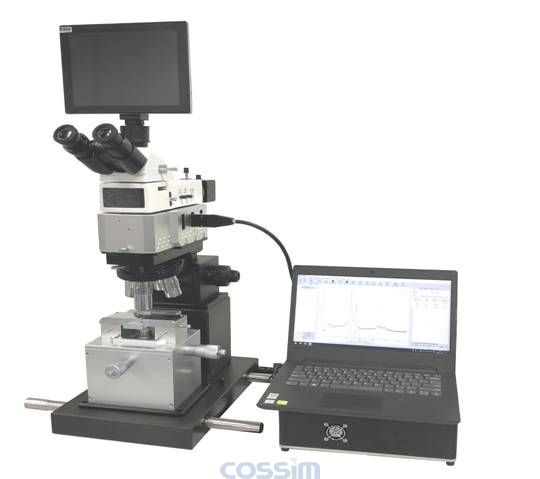

激光拉曼原子力顯微鏡一體機

SKU: FM-Nanoview Ra-AFM

產品介紹

產品簡介：

本儀器是一臺整合了原子力顯微鏡、光學顯微鏡與激光拉曼光譜儀的設備，是三者技術的無縫結合?？梢苑謩e利用原子力顯微鏡和拉曼光譜儀對納米材料表面形貌、顆粒度、粗糙度和拉曼光譜性能進行表征、分析，從而對樣品提供更加全面的信息，同時可以提供銳利的顯微圖像。這樣的集成，能讓用戶提高工作效率，將更多的時間用于數據采集和分析，而無需為繁瑣的儀器操作而苦惱，真正實現樣品的原位檢測分析。

特點：

1.光學顯微鏡、原子力顯微鏡和拉曼光譜儀一體化設計，功能強大

2.同時具備光學顯微鏡、原子力顯微鏡成像功能，以及拉曼光譜分析功能，互不影響

3.同時具備光學二維測量和原子力顯微鏡三維測量功能

4.激光檢測頭和樣品掃描臺集成一體，結構非常穩定，抗干擾性強

5.精密探針定位裝置，激光光斑對準調節非常簡便

6.單軸驅動樣品自動垂直接近探針，使針尖垂直于樣品掃描

7.馬達控制加壓電陶瓷自動探測的智能進針方式，保護探針及樣品

8.超高倍光學定位系統，實現探針和樣品掃描區域精確定位

9.集成掃描器非線性校正用戶編輯器，納米表征和測量精度優于98%

10.可以同時插入三個不同波長的拉曼光譜儀檢測模塊，并且可在軟件上進行不同光譜儀間的切換，

11.即可實現多波長拉曼的快速自動檢測。

12.可支持405nm、532nm、633nm、785nm、830nm、1064nm等多個波長

技術參數

原子力顯微鏡：

工作模式	接觸模式、輕敲模式	光學目鏡	10X
選配模式	摩擦力/側向力、振幅/相位、磁力/靜電力	照明方式	LED柯勒照明系統
力譜曲線	F-Z力曲線、RMS-Z曲線	光學調焦	粗微動手動調焦
XY掃描范圍	50×50um，可選20×20um，100×100um	攝像頭	500萬像素CMOS傳感器
Z掃描范圍	5um，可選2.5um，10um	顯示屏	10.1寸平板顯示器，帶圖像測量功能
掃描分辨率	橫向0.2nm，縱向0.05nm	掃描速率	0.6Hz~30Hz
樣品尺寸	Φ≤68mm，H≤20mm	掃描角度	0~360°
樣品臺行程	25×25mm	運行環境	Windows XP/7/8/10操作系統
光學物鏡	5X/10X/20X/50X平場復消色差物鏡	通信接口	USB2.0/3.0

激光拉曼：

拉曼光譜范圍	200-3600cm-1
分辨率	<15cm-1@25μm slit
激光器	532±1nm，線寬≤0.2nm
激光功率穩定性	≤3% P-P(@2hrs)
輸出功率	0-100mW 可調
濾光片激光截止深度	OD8
工作溫度	0-40℃
工作濕度	5-80%
激光器壽命	5000hrs
