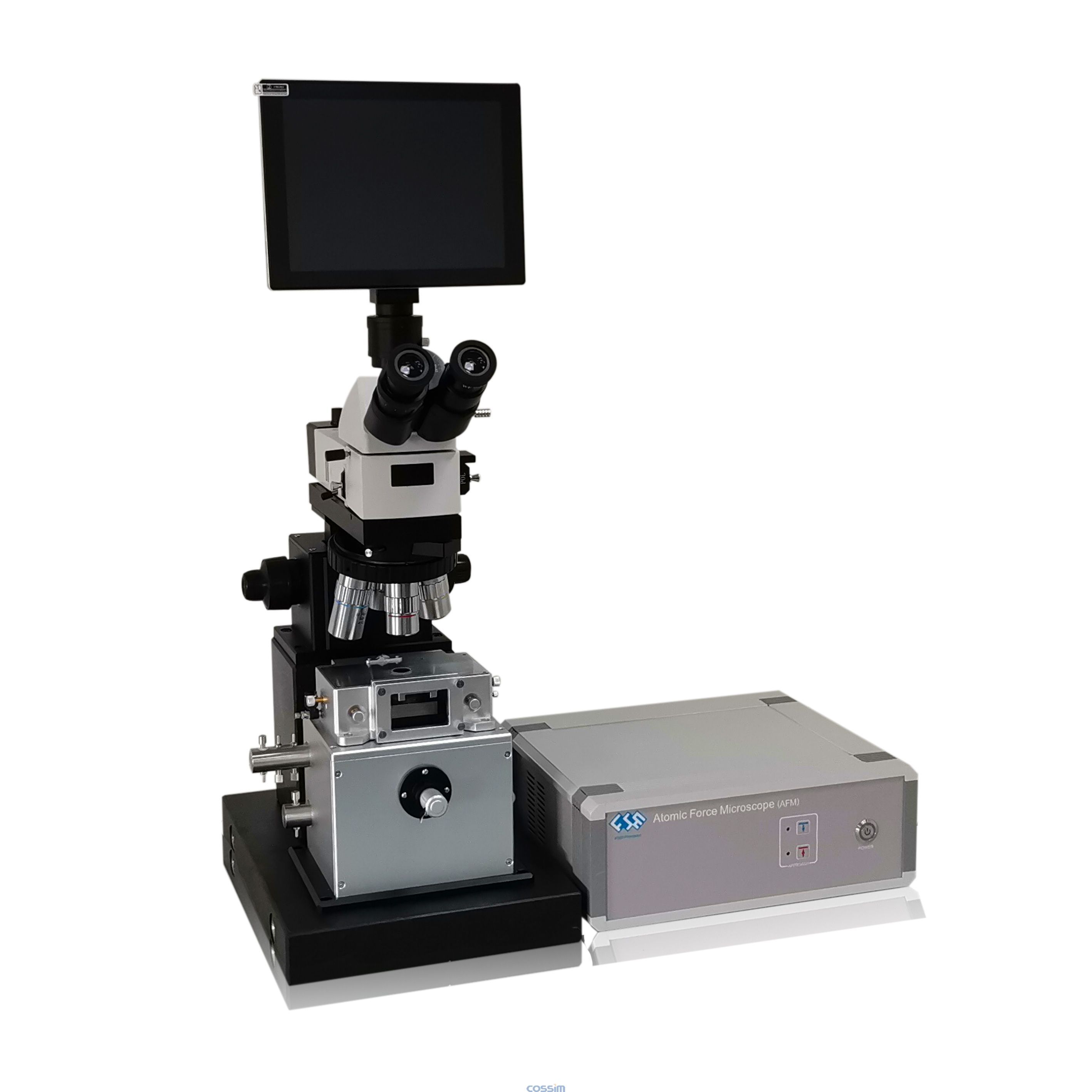

原子力顯微鏡（環境控制型）FM-Nanoview EC-AFM

SKU: FM-Nanoview EC-AFM

產品介紹

◆ 光學金相顯微鏡和原子力顯微鏡一體化設計，功能強大

◆ 同時具備光學顯微鏡和原子力顯微鏡成像功能，兩者可同時工作，互不影響

◆ 可同時在普通空氣環境、液體環境、溫度控制環境、惰性氣體控制環境下工作

◆ 樣品掃描臺和激光檢測頭封閉式設計，內部可充放特殊氣體，無需增加密封罩
◆ 激光檢測采用了垂直光路設計，配合氣液兩用型探針架可在液體下工作
◆ 單軸驅動樣品自動垂直接近探針，使針尖垂直于樣品掃描
◆ 馬達控制加壓電陶瓷自動探測的智能進針方式，保護探針及樣品

◆ 超高倍光學定位系統，實現探針和樣品掃描區域精確定位
◆ 集成掃描器非線性校正用戶編輯器，納米表征和測量精度優于98%

技術參數

工作模式	接觸模式、輕敲模式	照明方式	LED柯勒照明系統
選配模式	摩擦力/側向力、振幅/相位、磁力/靜電力	光學調焦	粗微動手動調焦
力譜曲線	F-Z力曲線、RMS-Z曲線	攝像頭	500萬像素CMOS傳感器
工作環境	空氣/液體、惰性氣體、加熱/制冷環境	顯示屏	10.1寸平板顯示器，帶圖像測量功能
XY掃描范圍	50×50um，可選20×20um，100×100um	加熱裝置	溫度控制范圍室溫~250℃（選配）
Z掃描范圍	5um，可選2.5um，10um	冷熱一體臺	溫度控制范圍-20℃~220℃（選配）
掃描分辨率	橫向0.2nm，縱向0.05nm	掃描速率	0.6Hz~30Hz
樣品尺寸	Φ≤68mm，H≤20mm	掃描角度	0~360°
樣品臺行程	25×25mm	運行環境	Windows XP/7/8/10操作系統
光學物鏡	5X/10X/20X/50X平場復消色差物鏡	通信接口	USB2.0/3.0
光學目鏡	10X

應用案例

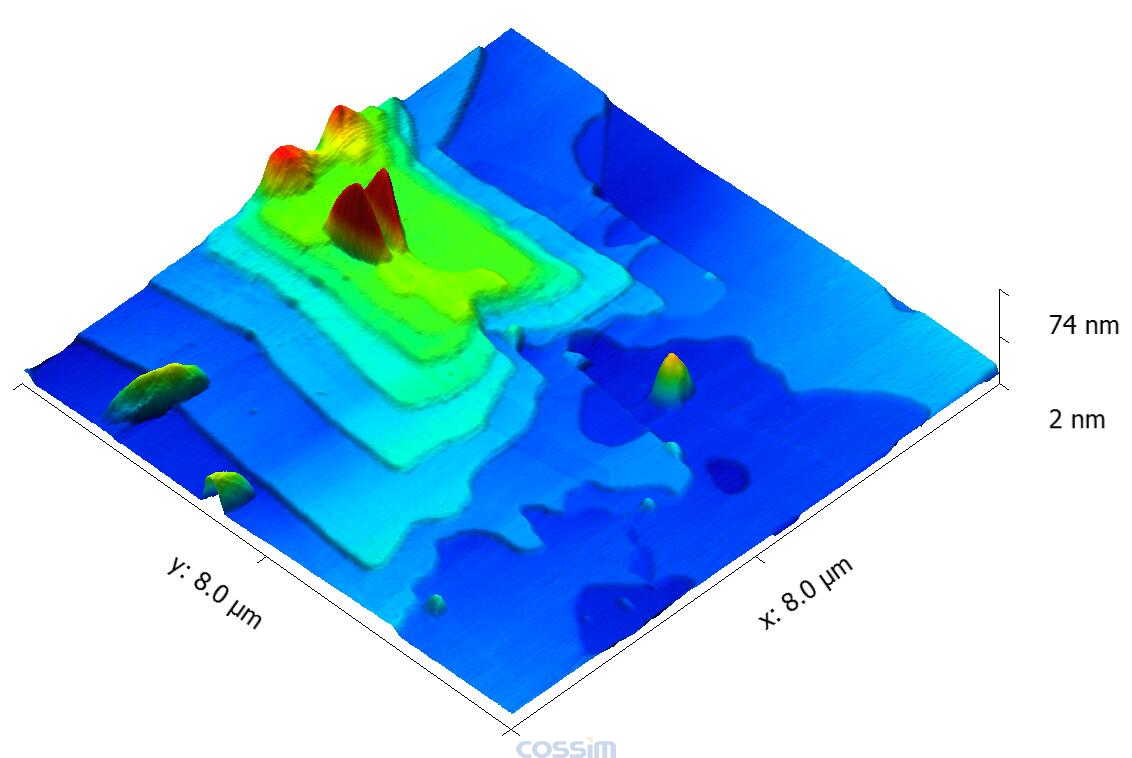

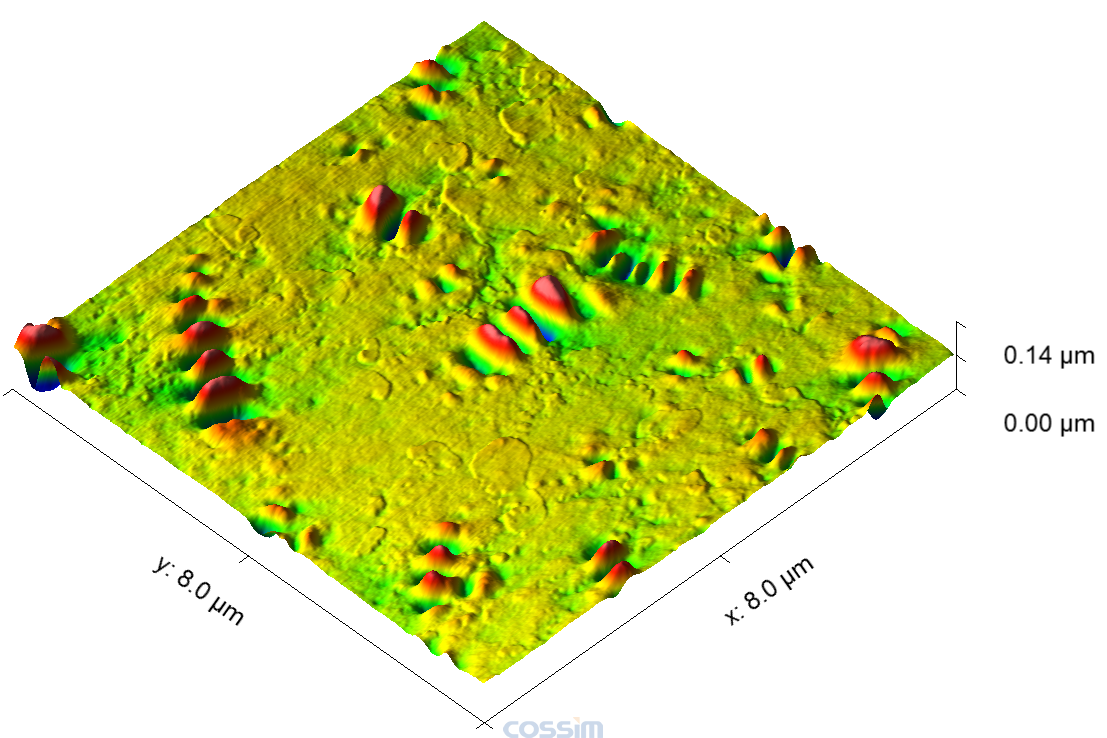

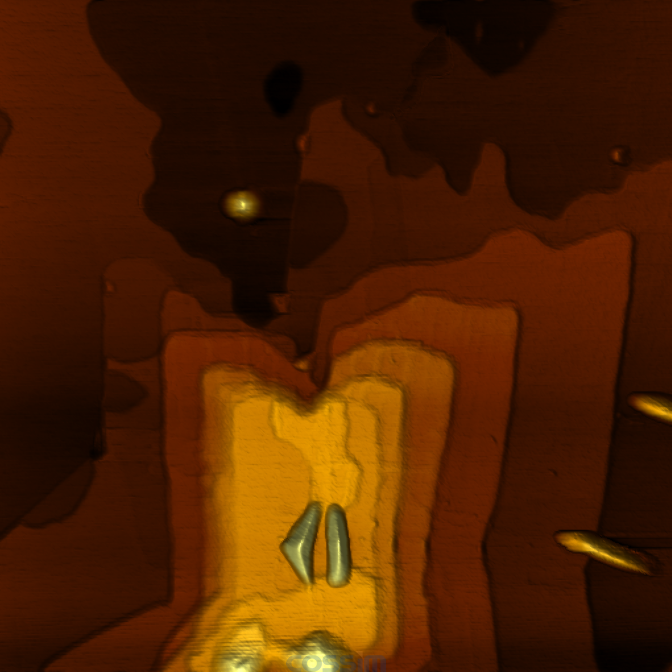

鋇鐵氧形貌.png 瀝青.png 掃描范圍.png

鋇鐵氧形貌/范圍20µm×20µm 瀝青/掃描范圍8µm×8µm

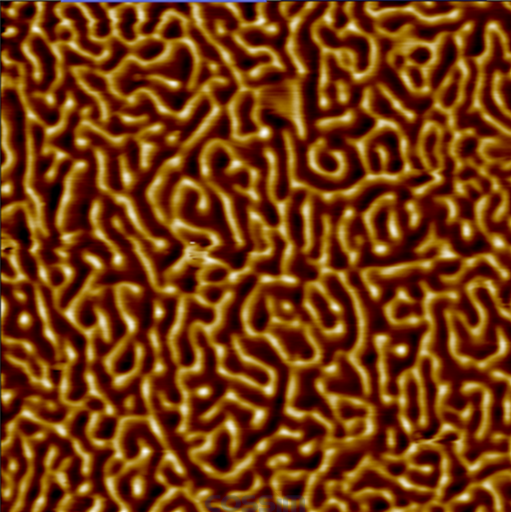

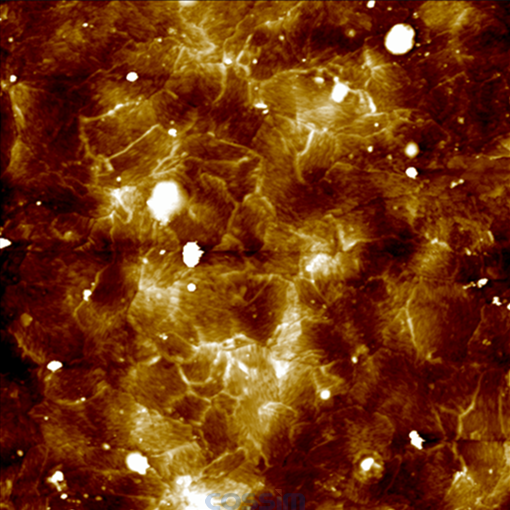

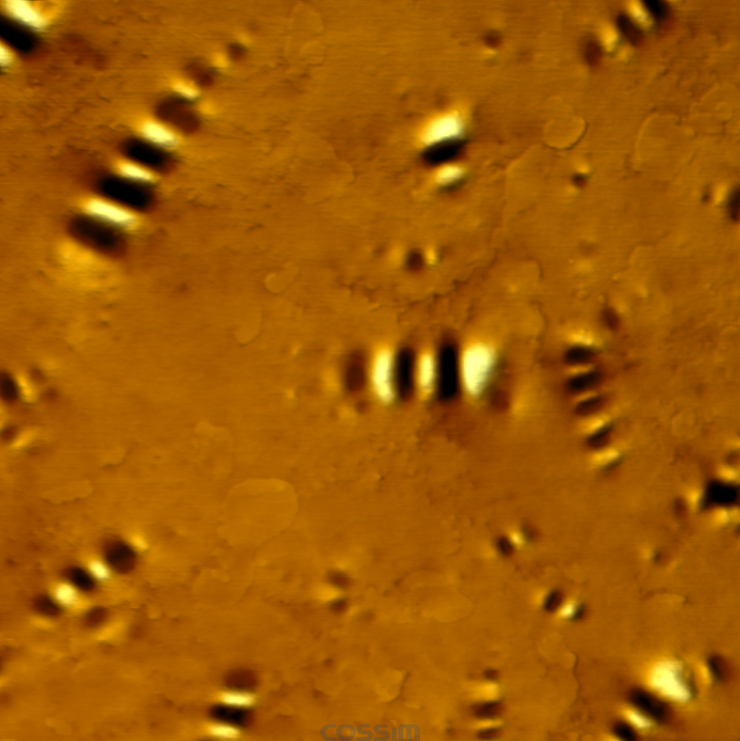

鋇鐵氧磁疇.png 電池材料.png 掃描.png

鋇鐵氧磁疇/范圍20µm×20µm 電池材料/掃描范圍8µm×8µm
