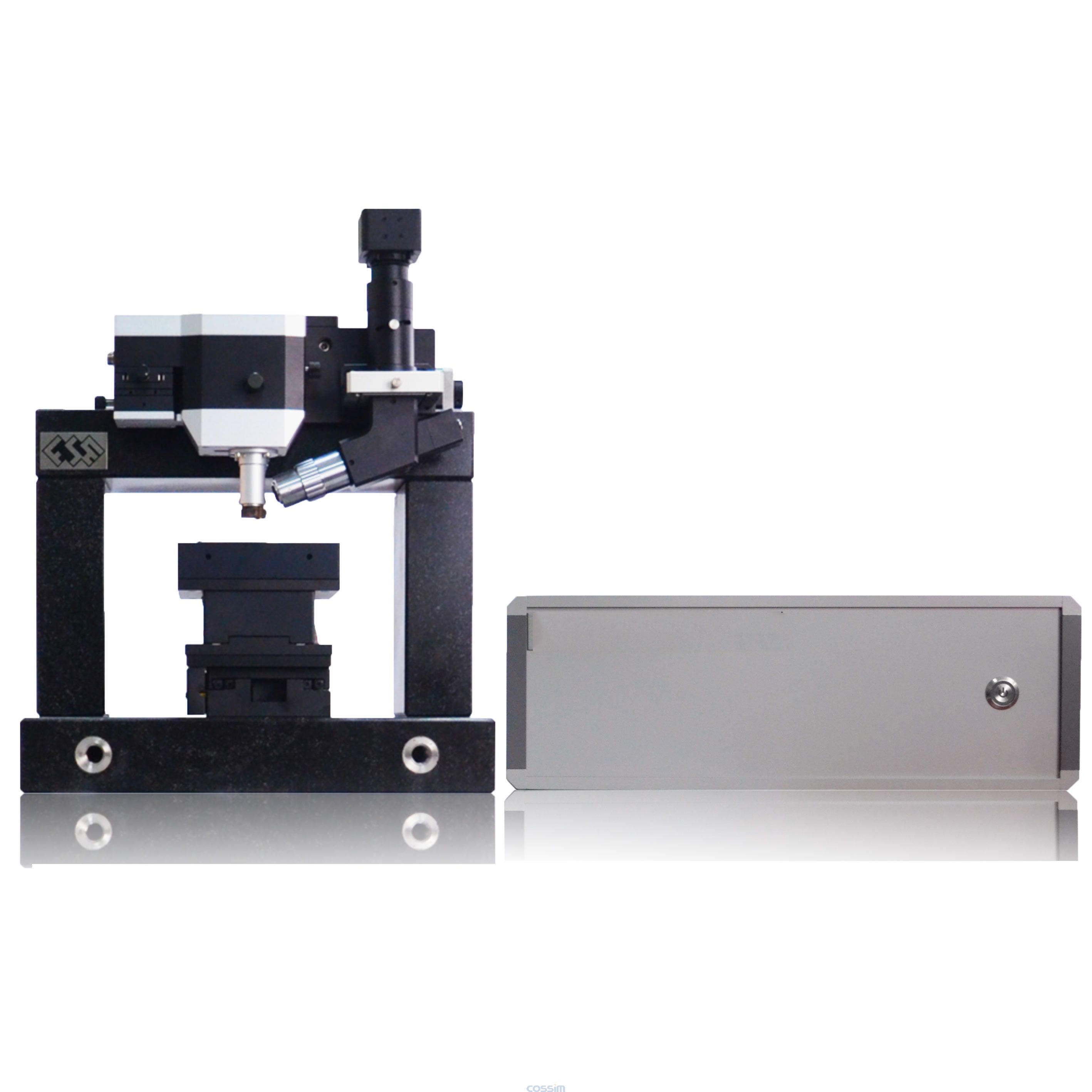

探頭掃描式原子力顯微鏡FM-Nanoview LS-AFM

SKU: FM-Nanoview LS-AFM

產品介紹

◆ 實現樣品保持不動，探針移動掃描的商業化原子力顯微鏡；

◆ 樣品尺寸、重量幾乎不受限制，特別適合超大的樣品檢測；

◆ 樣品臺可拓展性強，非常便于進行多儀器聯用實現原位檢測；

◆ 電動控制樣品移動臺和升降臺，可任意編程多點位置實現快速自動化檢測；

◆ 龍門架式掃描頭設計，大理石底座，真空吸附和磁性吸附式載物臺；
◆ 馬達自動控制加壓電陶瓷自動探測的智能進針?lè)绞?，保護探針及樣品；
◆ 高倍輔助光學顯微定位，實時觀測與定位探針以及樣品掃描區域；

◆ 集成掃描器非線性校正用戶編輯器，納米表征和測量精度優于98%

技術參數

工作模式	接觸模式、輕敲模式	Z升降臺	步進電機驅動控制，最小步長10nm
選配模式	摩擦力/側向力、振幅/相位、磁力/靜電力	Z升降行程	15mm（可選20mm，25mm）
力譜曲線	F-Z力曲線、RMS-Z曲線	光學定位	5X光學物鏡（可選10X/20X物鏡）
XYZ掃描方式	探針驅動式掃描，壓電陶瓷管掃描器	攝像頭	500萬像素?cái)?shù)字CCD
XY掃描范圍	70×70um	掃描速率	0.6Hz~30Hz
Z掃描范圍	5um	掃描角度	0~360°
掃描分辨率	橫向0.2nm，縱向0.05nm	運行環境	Windows XP/7/8/10操作系統
XY樣品臺	步進電機驅動控制，移動精度1um	通信接口	USB2.0/3.0
XY移動行程	100×100mm（可選200×200mm，300×300mm）	儀器結構	龍門架式掃描頭，大理石底座
樣品載物臺	直徑100mm（可選200mm，300mm）	減震方式	彈簧懸掛式（可選主動式減震臺）
樣品重量	≤15Kg

應用案例

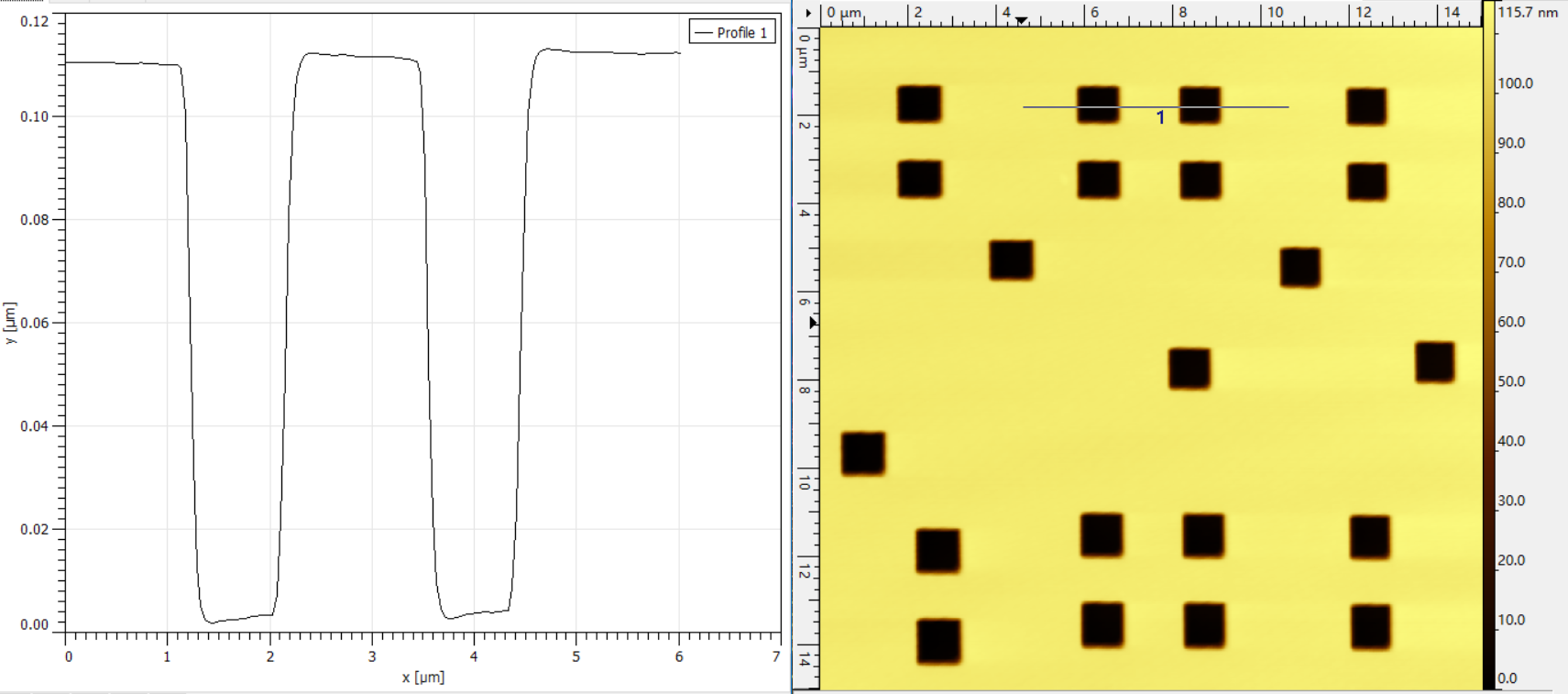

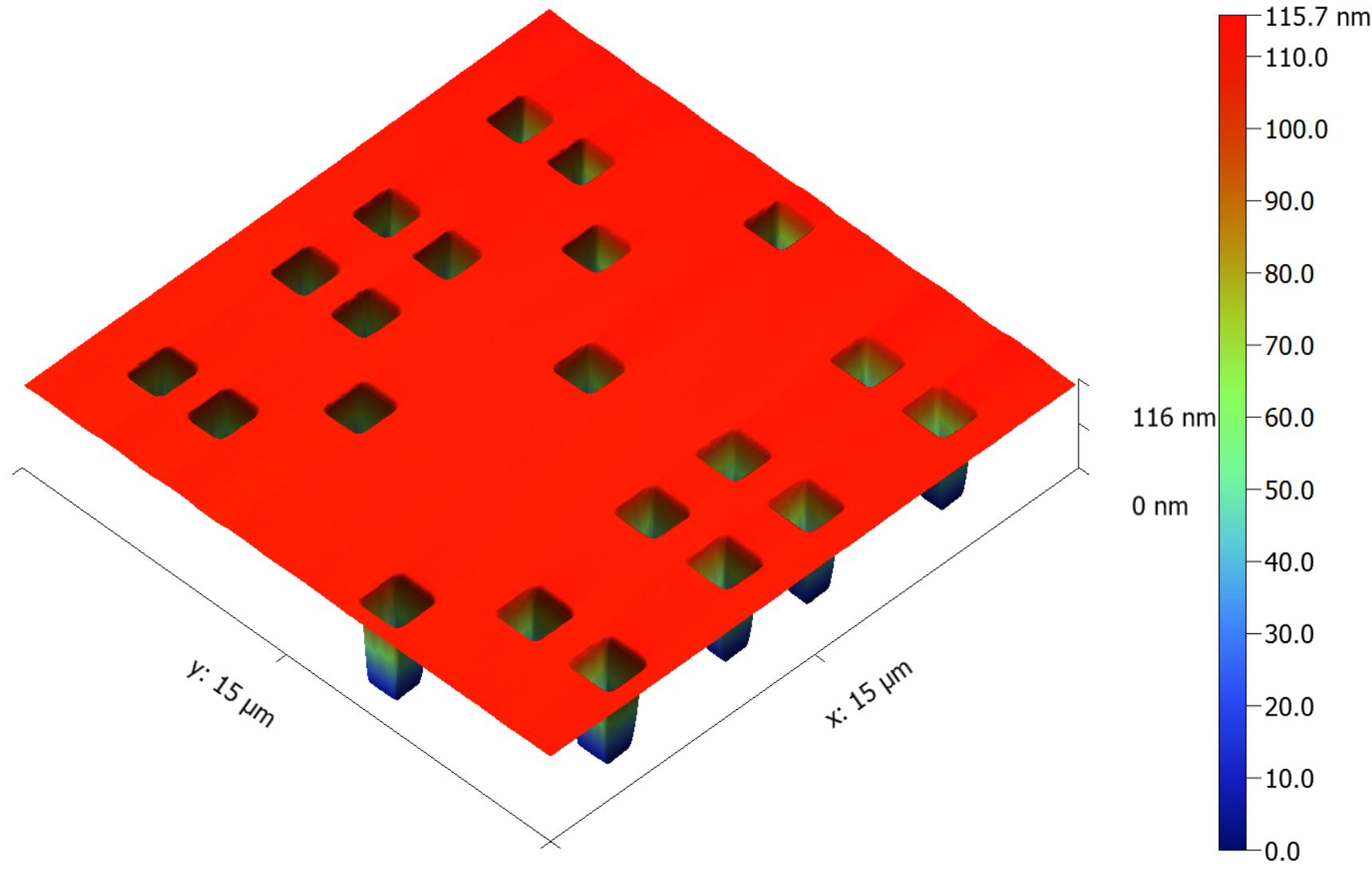

二維光柵.png 二維光柵1.png

二維光柵/掃描范圍15µm×15µm

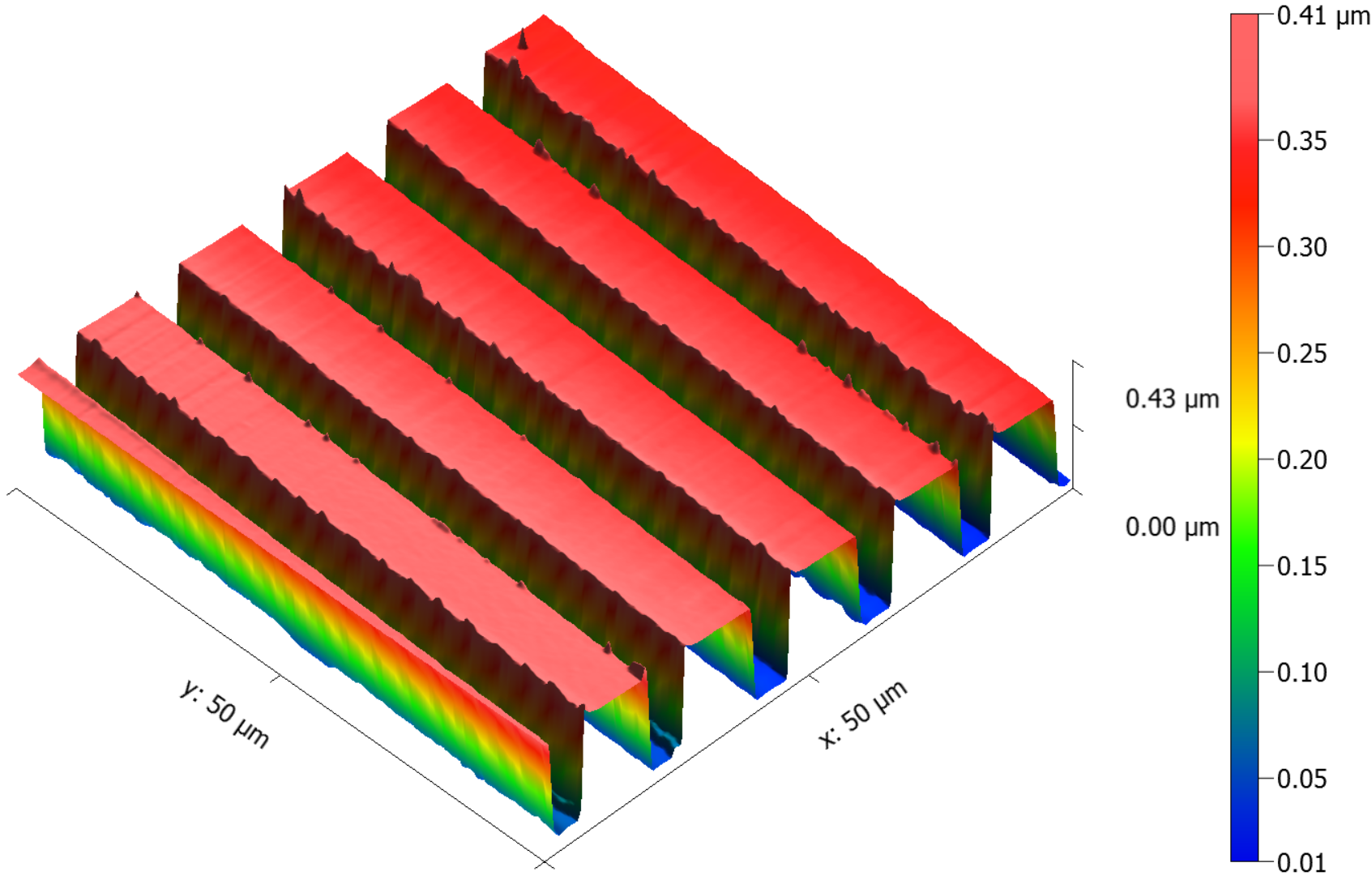

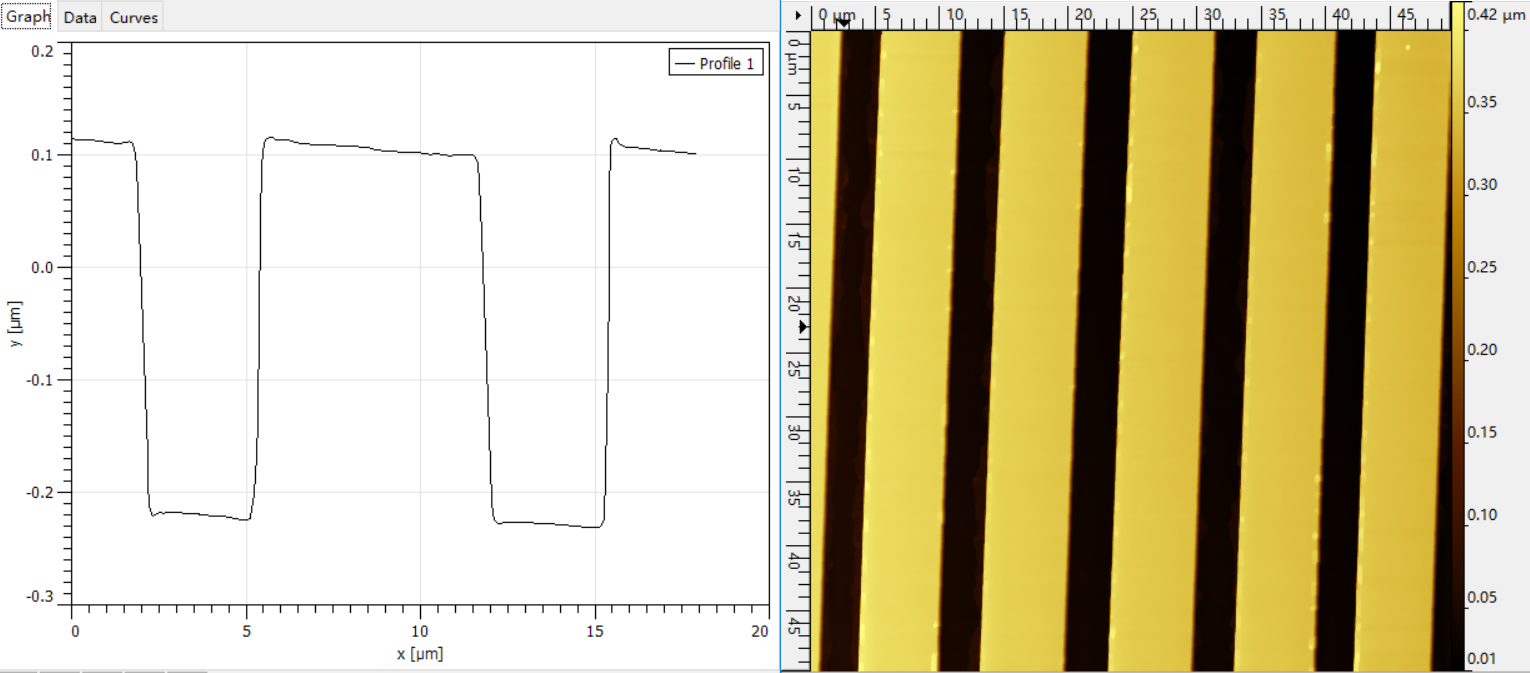

一維光柵.png 一維光柵1.png

一維光柵/掃描范圍50µm×50µm
