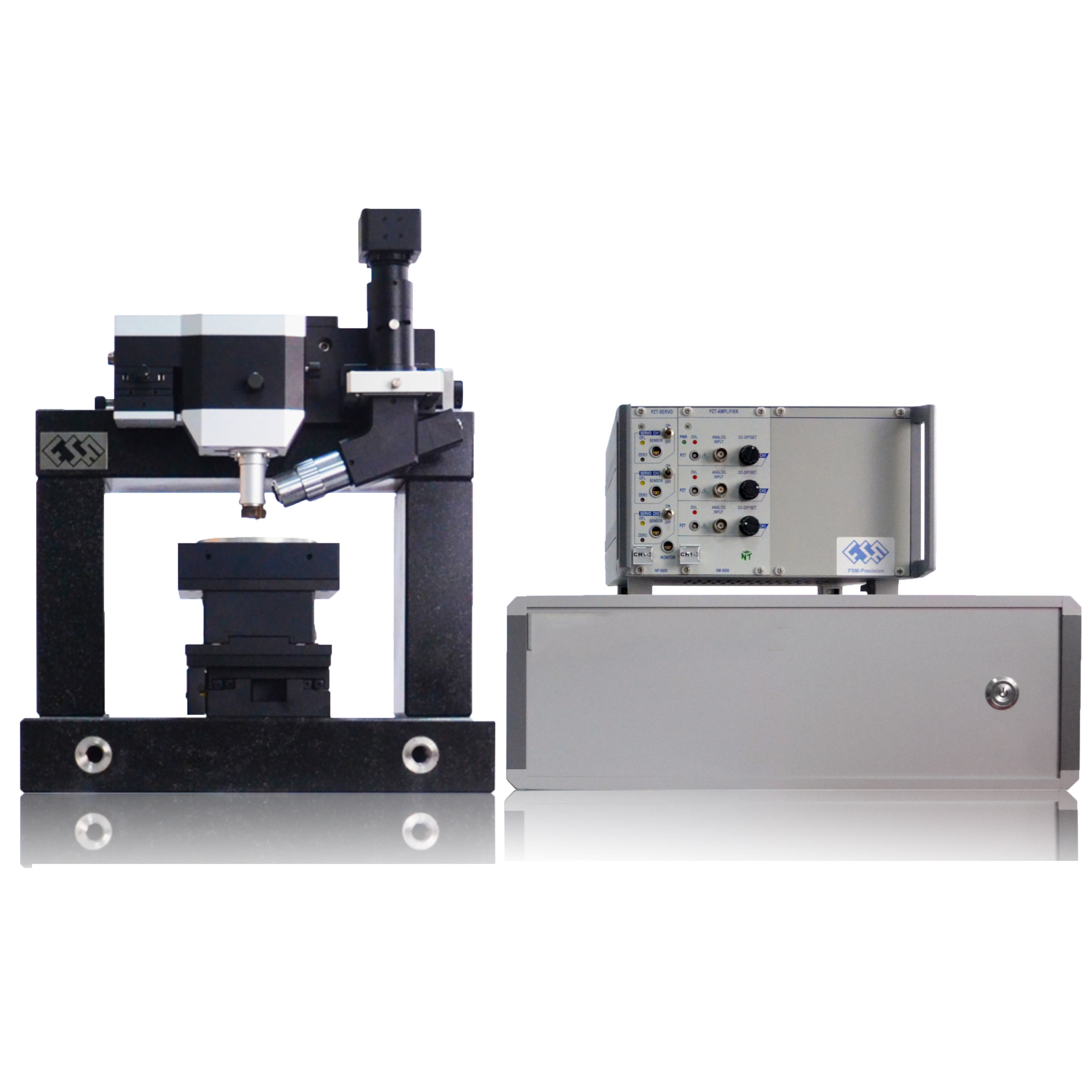

平板掃描式原子力顯微鏡FM-Nanoview LSCL-AFM

SKU: FM-Nanoview LSCL-AFM

產品介紹



實現探針和樣品組合式移動掃描的商業化原子力顯微鏡;

采用三軸獨立閉環壓電平移式掃描臺,實現大范圍高精度掃描;

三軸獨立式掃描,XYZ互不影響,非常適合三維材料及形貌檢測;

電動控制樣品移動臺和升降臺,可任意編程多點位置實現快速自動化檢測;

龍門架式掃描頭設計,大理石底座,真空吸附和磁性吸附式載物臺;
馬達自動控制加壓電陶瓷自動探測的智能進針方式,保護探針及樣品;
高倍輔助光學顯微定位,實時觀測與定位探針以及樣品掃描區域;

    閉環壓電掃描臺無需非線性校正,納米表征和測量精度優于99.5%。

技術參數



工作模式 接觸模式、輕敲模式 樣品重量 ≤0.5Kg
選配模式 摩擦力/側向力、振幅/相位、磁力/靜電力 Z升降臺 步進電機驅動控制,最小步長10nm
力譜曲線 F-Z力曲線、RMS-Z曲線 Z升降行程 15mm(可選20mm,25mm)
XY掃描方式 樣品驅動式掃描,閉環壓電平移式掃描臺 光學定位 5X光學物鏡(可選10X/20X物鏡)
Z掃描方式 探針驅動式掃描 攝像頭 500萬像素?cái)?shù)字CCD
XY掃描范圍 閉環100×100um 掃描速率 0.6Hz~30Hz
Z掃描范圍 5um 掃描角度 0~360°
掃描分辨率 閉環XY向0.5nm,Z向0.05nm 運行環境 Windows XP/7/8/10操作系統
XY樣品臺 步進電機驅動控制,移動精度1um 通信接口 USB2.0/3.0
XY移動行程 100×100mm(可選200×200mm,300×300mm) 儀器結構 龍門架式掃描頭,大理石底座
樣品載物臺 直徑100mm(可選200mm,300mm) 減震方式 彈簧懸掛式(可選主動式減震臺)

應用案例

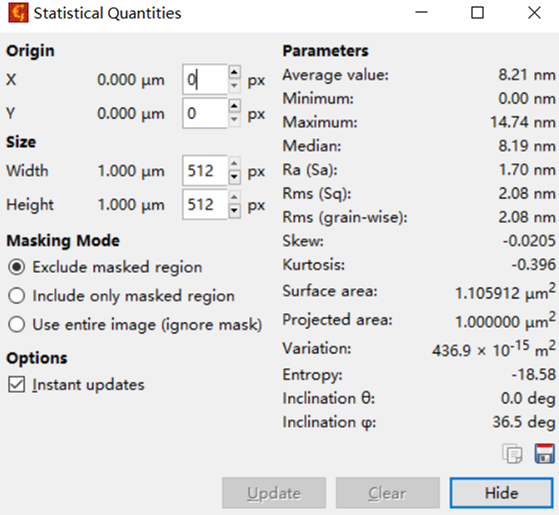

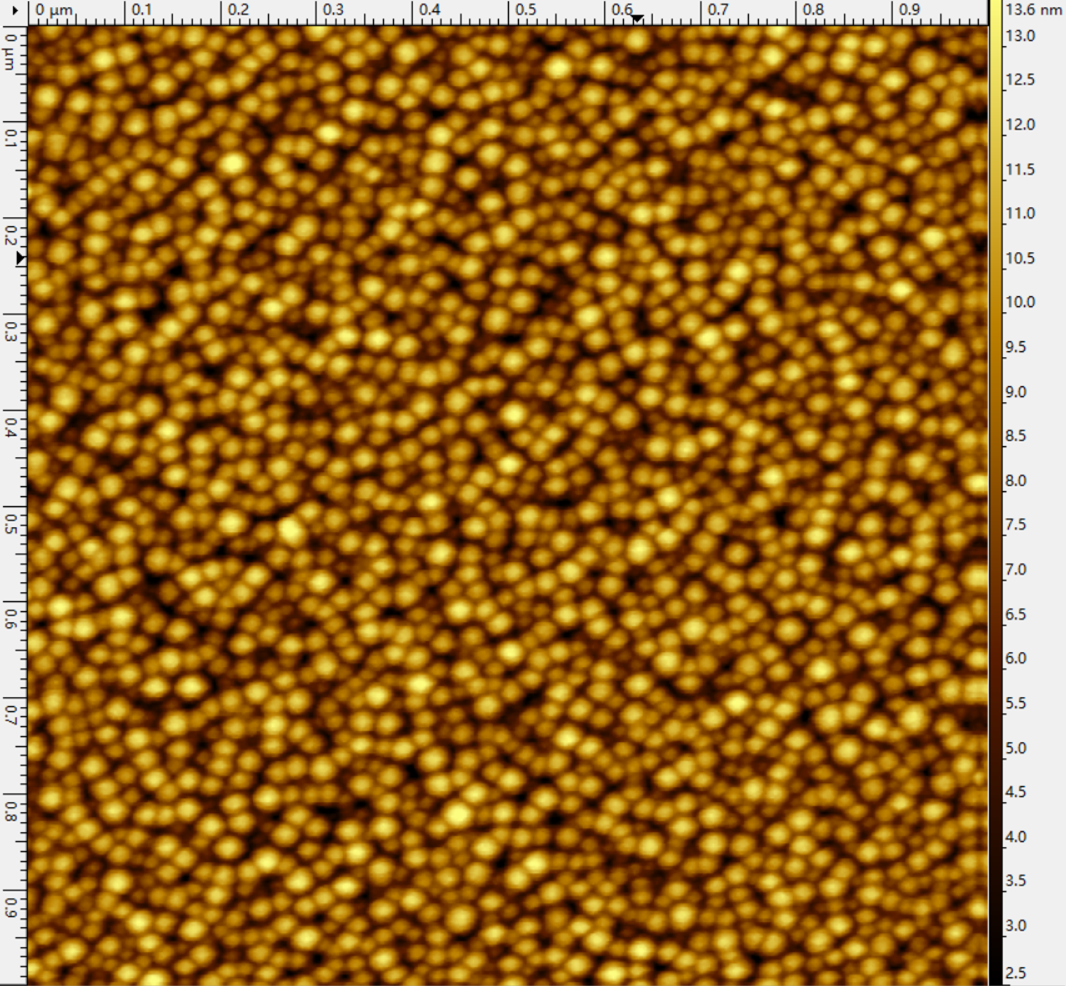

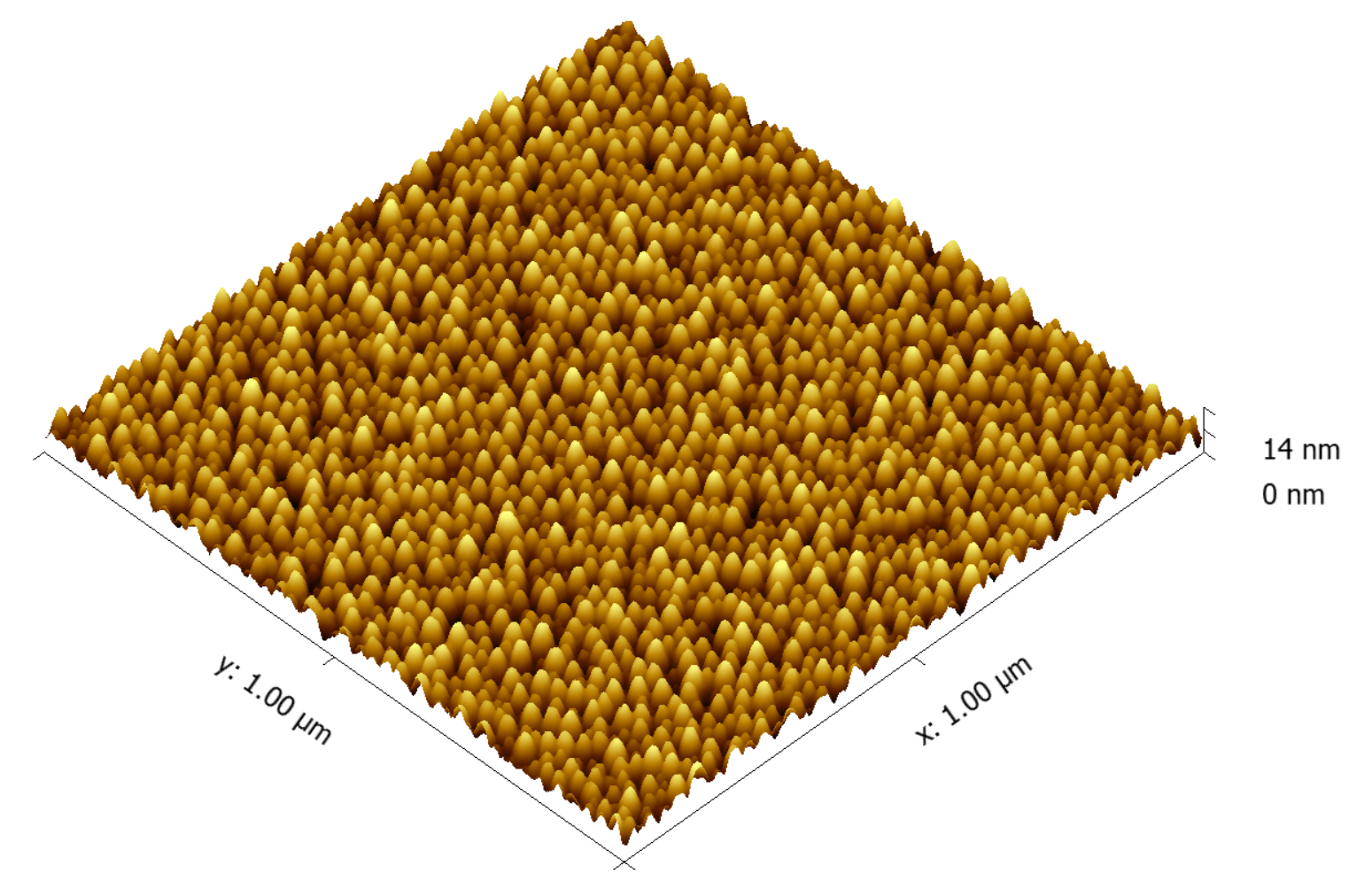

  藍寶石外延片.png表格1.png  平板掃描1.png



    藍寶石外延片/掃描范圍1µm×1µm/Sa=1.7nm,Sq=2.08nm

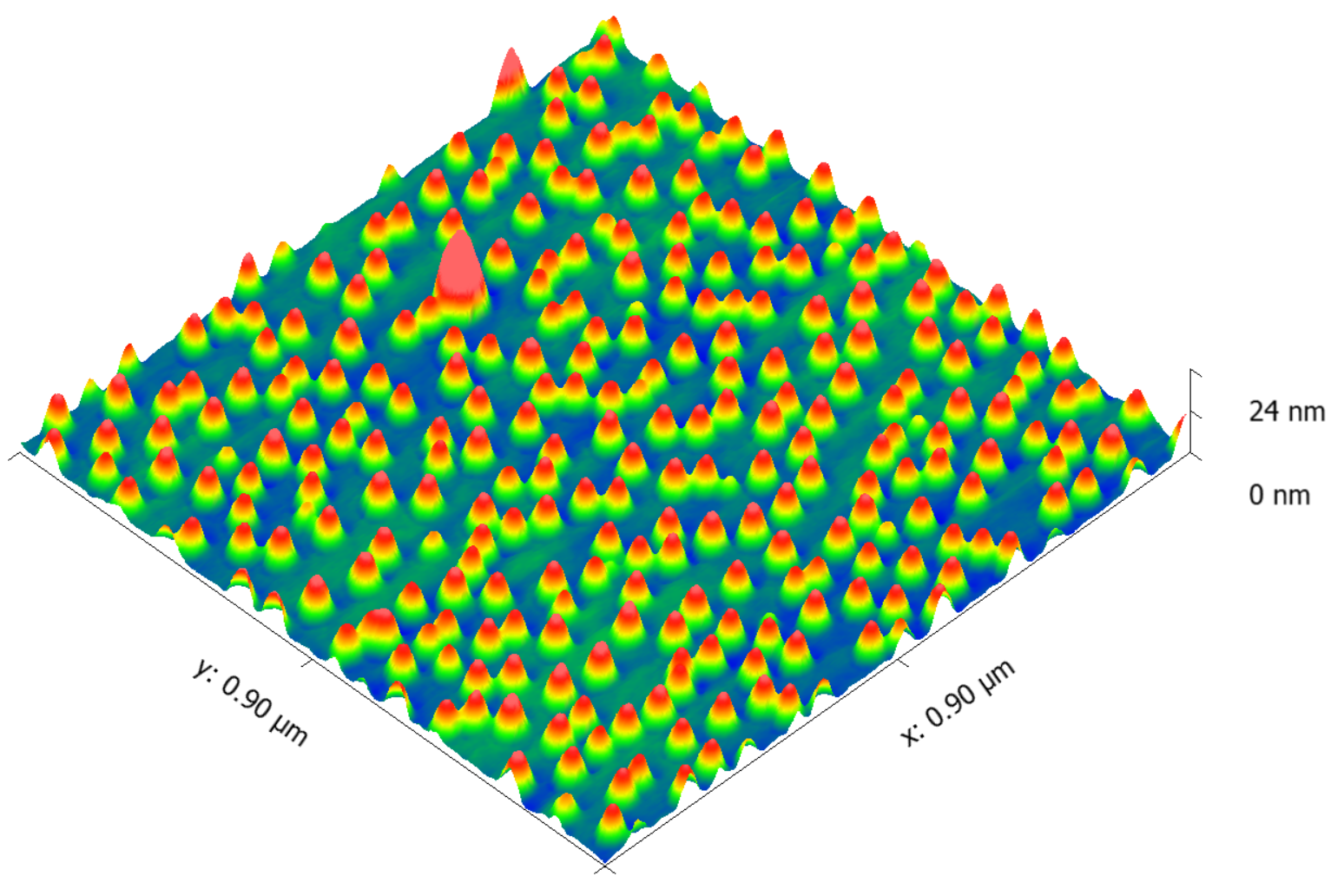

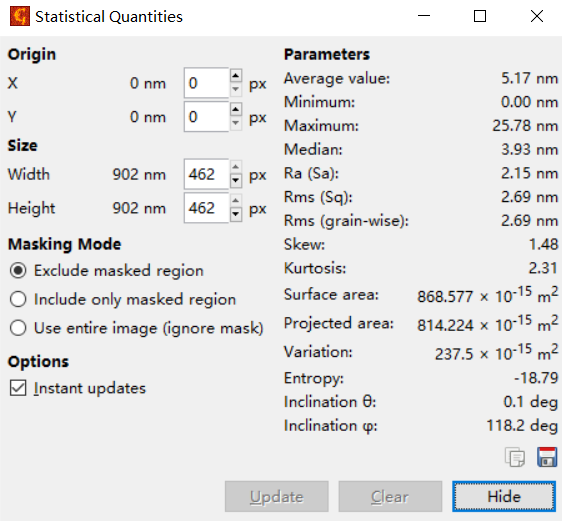

   砷化鎵晶圓.png表格2.png  平板掃描2.png

   砷化鎵晶圓/掃描范圍0.9µm×0.9µm/Sa=2.15nm,Sq=2.69nm
