（1）electron-beam-induced current 和（2）cathodoluminescence 。

可能大家不了解electron-beam-induced current和cathodoluminescence是什么意思，在這里給大家解釋下electron-beam-induced current是電子束感生電流，是應用掃描電子顯微鏡 對GaP半導體材料的 p n結進行線掃描 ，得到電子束感生電流 (EBIC)的線掃描曲線 。而cathodoluminescence是陰極射線致發光，最常見的陰極射線發光是電視、雷達、示波器、計算機的熒光屏的發光。



電子束誘導電流高能電子束照射到有勢壘的半導體上所產生的電流。電子束誘導電流的形成過程是：當高能電子束與半導體相互作用時，由于碰撞電離，在轟擊區會產生大量的電子一空穴對；在勢壘區兩邊一個擴散長度內的電子或空穴就能擴散到勢壘區而被勢壘電場所分開，在外電路上輸出一個比電子束流大得多的誘導電流。電子束誘導電流圖象是掃描電子顯微鏡的一個重要工作模式，它的主要應用有：

①PN結性能的研究與鑒定；

②半導體中的原生缺陷與二次缺陷的觀察與研究；

③半導體器件與集成電路的失效分析；

④微區域半導體材料特性參數，如擴散長度、少子壽命以及深能級等的測量與分析。



電子束激發的發光。最常見的陰極射線發光是電視、雷達、示波器、計算機的熒光屏的發光。這是目前最重要的顯示手段。這種發光的激發過程是：能量大約在幾千電子伏以上的高速電子打到熒光粉表面時，大部分都可進入材料內部。產生速度越來越低的"次級"電子，直到發光體中出現大量的能量在幾電子伏到十幾電子伏的低速電子。主要是這些低能量的電子激發發光材料。入射電子的能量一般大于幾千電子伏，因此一個入射電子在一微米左右的距離內可能產生上千個有激發能力的次級電子，激發密度很高。另一方面，由于次級電子的能量分布在幾電子伏到十幾電子伏的很寬范圍內，因而能將發光體激發到多種激發態。所以，許多物質在陰極射線激發下容易發光。

射入熒光屏的電子如不及時傳導出去而積累起來，熒光屏就會帶負電，并使后來到達的電子受到排斥作用，因而使發光減弱下來。熒光粉多數是絕緣體，又涂在玻璃上，因此在制作陰極射線管時必須考慮如何導出入射的電子，以保持屏的電勢不變。通常的辦法是在粉屏上薄薄地蓋一層鋁，將鋁層接正極。也可以選擇適當?shù)碾妷?，使逸出的次?jí)電子數目和進入屏內的電子數目相等，避免電荷積累。

為了得到較高的亮度，加速電子的電壓通常在幾千伏以上，彩色電視甚至高達二、三萬伏。這樣，發光屏的亮度就可亮到白天也可以看電視。投影電視是將熒光屏上的影像投射到約1平方米的大屏幕上，這就要求原來的熒光屏有更高的亮度。軍用飛機座艙里所用陰極射線管顯示，亮度也要求很高。投影電視和座艙顯示的熒光屏亮度一般為日光燈表面亮度的幾倍，甚至10倍以上。但并不是所有的陰極射線發光都使用高電壓。所謂熒光數碼管(也叫真空熒光管)就是只用20～30伏電壓的陰極射線發光顯示。這里用的發光材料是ZnO，它的導電性能很好，因此可以用低壓大電流激發而不導致電荷積累。由于電流達1毫安以上，所以亮度相當高。某些發光材料經過特殊處理，也可以在低壓下發較強的光。

由于陰極射線發光需要在真空中進行，用它做的器件不能太大，是技術上的一個限制。陰極射線發光還可以作為一種分析手段來研究物質的結構和成分。掃描電子顯微鏡就有專門的檢測發光的部件，可以觀察樣品的陰極射線發光像，并同樣品的形貌像以及次級電子像進行對比。最近更發展到測量微區的陰級射線發光的強度、光譜和余輝，從而獲得微區內物質的結構、缺陷和雜質情況的信息，這對材料科學有很大的作用。

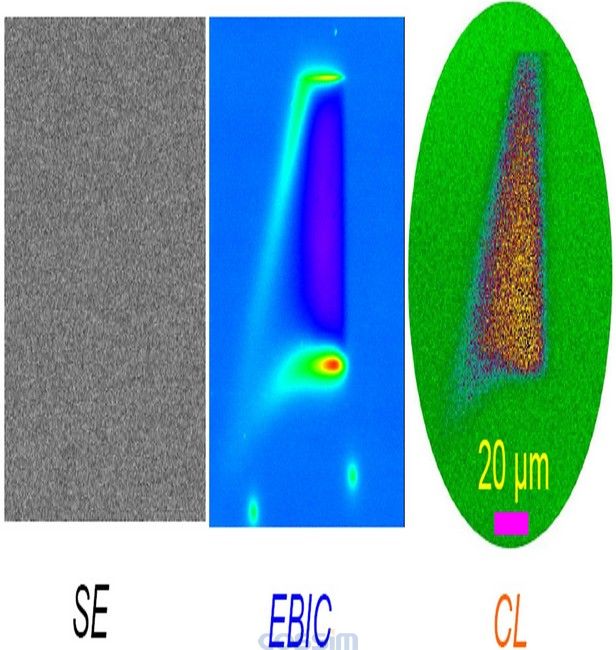

下面給大家闡述EBIC和CL的原理，首先看下圖，以給我們一個感性的認識：

在上圖中，都是在同一個區域測試的。左邊的圖像，就是我們一般常見的二次電子像，是看表面形貌的。對于這個樣品，由于表面非常平坦，基本上看不出有用的價值信息。然而當我們把掃描電鏡打到EBIC模式（中間的圖片），我們就看到了非常漂亮的點狀的和線條狀的信息。然后當我們?cè)俎D(zhuǎn)到CL模式 ，又發現了其他的信息，其中有些信息是和EBIC得到的信息是相對應的有了上面的感性認識，那么再回到EBIC和CL是用什么來成像的，我們能從這兩種模式中得到什么有用的信息。首先對EBIC來說，當用掃描電鏡中的電子束轟擊樣品時，會在樣品中產生載流子。我們一般常見的樣品都不是完美的，都是有各種各樣的缺陷的。在有缺陷的地方，載流子被復合的多，因而就會產生不同于其他沒有缺陷地方的襯度，最后在圖片中就會顯示點狀或線狀的信息（如中圖）。說得再通俗點，現在全世界都在大力開發太陽能電池。對于影響太陽能電池效率的各種缺陷，EBIC的技術表征提供了很多信息。

CL的原理有點類似，也是利用載流子的復合。只不過EBIC提供的是樣品的電學方面的信息，而CL是通過探測載流子復合時發出的光譜來表征樣品的光學性能。現在用來做發光二極管LED的許多材料，在研究和比較它們的發光行為時，CL技術可以提供許多有用的信息。
