物鏡上的N.A是什么?什么是數值孔徑?

數值孔徑又叫做鏡口率，簡寫為 NA。

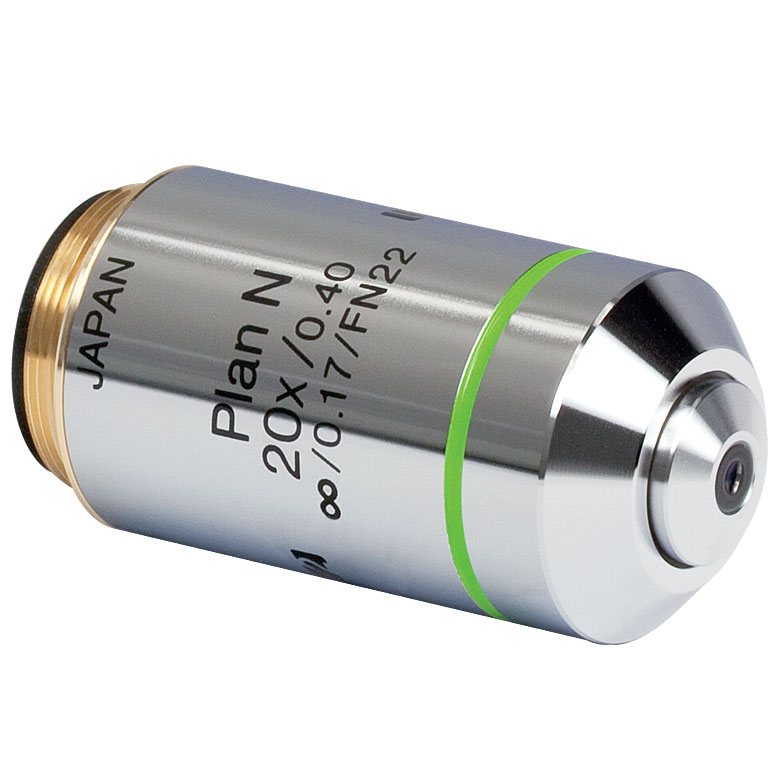

圖為數值孔徑為0.4的20倍物鏡

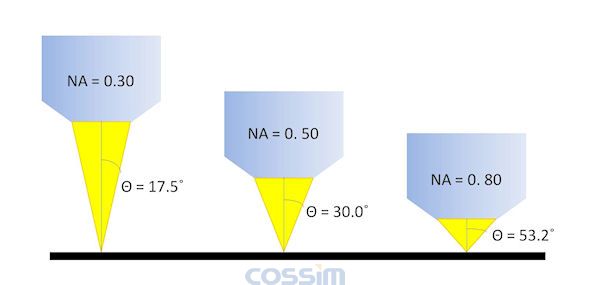

其大小由下式決定：NA = n * sin α，其中 n 是被觀察物體與物鏡之間介質的折射率；α 是物鏡孔徑角（2α）的一半。

數值孔徑是物鏡和聚光鏡的主要技術參數，是判斷兩者（尤其對物鏡而言）性能高低（即消位置色差的能力，蔡司公司的數值孔徑是代表消位置色差和倍率色差的能力）的重要標志。其數值的大小，分別標刻在物鏡和聚光鏡的外殼上。

為了充分發(fā)揮物鏡數值孔徑的作用，在觀察時，聚光鏡的NA值應等于或略大于物鏡的NA值。數值孔徑是顯微鏡物鏡的重要參數，決定了物鏡的分辨率。與物鏡的放大倍數，工作距離，景深有直接關系。 一般來說，它與分辨率成正比，與放大率成正比，焦深與數值孔徑的平方成反比，NA值增大，視場寬度與工作距離都會相應地變小。

在顯微鏡系統(tǒng)中，對于給定的物鏡，孔徑角已經固定，若想增大其NA值，唯一的辦法是增大介質折射率n值?；谶@一原理，就產生了水浸系物鏡和油浸物鏡。

因介質的折射率n值大于1，NA值就可能大于1。數值孔徑最大值為1.4，這個數值在理論上和技術上都達到了極限。目前，有用折射率高的溴萘作介質，溴萘的折射率為1.66,所以NA值可大于1.4。
