體視顯微鏡使用方法立體顯微鏡又稱“實體顯微鏡”或“解剖鏡”,在觀察物體時能產生正立的三維空間影像。立體感強,成像清晰和寬闊,又具有長工作距離,并是適用范圍非常廣泛的常規顯微鏡。操作方便、直觀、檢定效率高,適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等,配測量軟件可以測量各種數據。

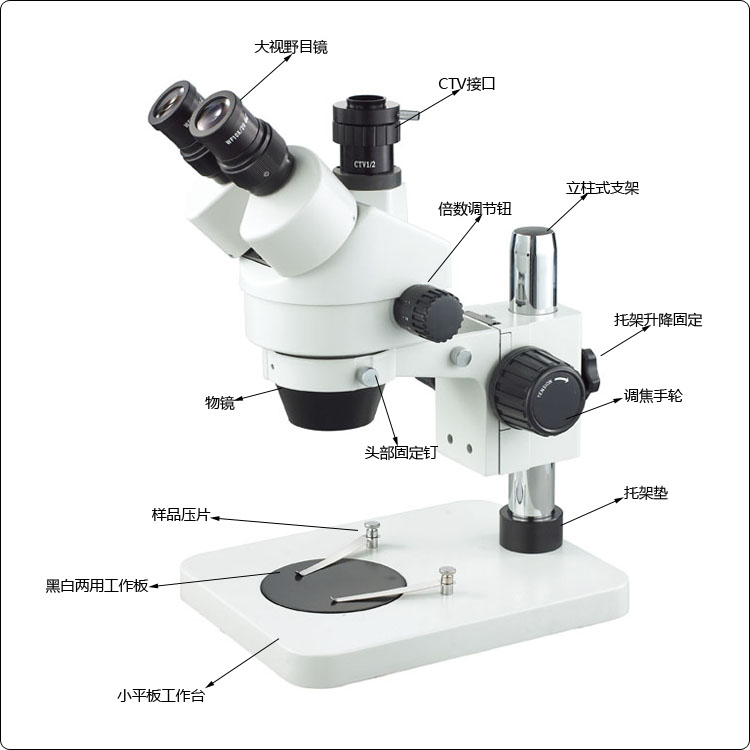

TD-7045A三目連續變倍體視顯微鏡使用方法 (1)裝好顯微鏡后,在確保供電電壓與顯微鏡的額定電壓一致后方可插上電源插頭,打開電源開關,并選擇照明方式;
(2)根據所觀察的標本,選好臺板(觀察透明標本時,選用毛玻璃臺板;觀察不透明標本,選用黑白臺板),裝入底座臺板孔內,并鎖緊;
(3)松開調焦滑座上的緊固螺釘,調節鏡體的高度,目測工作距離在80mm左右,(使其與所選用的物鏡放大倍數大體一致的工作距離)調好后,鎖緊托架,將安全環緊靠調焦托架并鎖緊;
(4)裝好目鏡,先將目鏡筒上的螺釘松開,裝好目鏡后再將此螺釘擰緊(目鏡放進目鏡筒時,要特別小心,不要手觸摸鏡頭透鏡表面);
(5)調好瞳距,當使用者通過兩個目鏡觀察視場時中不是一個圓形視場時,應扳動兩棱鏡箱,改變目鏡筒的出瞳距離,使之達到能觀察到一個完全重合的圓形視場(說明瞳距已調好);
(6)觀察標本(對標本調焦)。 先將左目鏡筒上的視度圈調至0刻線位置。通常情況下,先從右目鏡筒(即固定目鏡筒)中觀察,將變倍筒(有變倍裝置機型時)轉至最高倍位置,轉動調焦手輪對標本調焦,直至標本的像清晰后,再把變倍筒轉至最低倍位置,此時,用左目鏡筒觀察,如不清晰則沿軸向調節目鏡筒上的視度圈,直到標本的像清晰,然后再雙目觀察其調焦效果;
(7)結束觀察時,關掉電源,移走標本,用防塵罩將顯微鏡嚴密罩蓋。 科信儀器體視顯微鏡:http://jsxhty.cn/search-159-0.shtml
