顯微鏡成像中色彩還原的標準

生命科學及金屬材料分析等科研領域，能否重現目鏡中觀察到的真實色彩，是CCD優劣的最重要的評判標準。

那如何評價一個相機的色彩還原效果呢?如圖，一方面，可以通過對比目鏡，看看顯微相機中拍出的圖像和眼睛看到的是否一致;那專業相機研發團隊如何保證顯微相機的色彩還原(準確)度呢?

色彩準確度

什么叫色彩準確度?簡單說，就是拍出來的色彩正不正，紅色是不是紅色，藍色是不是藍色，白色是不是白色。那么怎么評價色彩正不正呢?

對色彩的量化

首先，為追求比較客觀的評價，其使用“計量器件”作為測量參考，顯微鏡 相機(顯微鏡攝像頭)拍攝的畫面由紅綠藍信息組成。那么對色彩的測量，其實就是測量畫面中所含的紅綠藍信息。測試畫面色彩信息的“計量器件”叫矢量示波器(Vectorscope)， 下圖這臺機器。

屏幕有個圓形，里面有一些小框和線條，這個圓形對應的就是大家熟悉的色輪。色輪的中心是純白，越往邊緣色彩飽和度越高，直至到達最大飽和度。如果把一個畫面?zhèn)魉徒o矢量示波器，矢量示波器就會把畫面的色彩信息對應標示在屏幕上。比如，我們要測量一臺顯微鏡相機拍出來的紅色是否是真正的紅色，就讓相機拍攝一個“標準紅色”，然后把畫面?zhèn)魉徒o矢量示波器，如果測量結果標示在紅色的位置，那么就說明這臺攝像機對紅色的表現是準確的，如果不在紅色位置，則是偏色，往左偏就是偏黃，往右偏就是偏品(洋紅)。

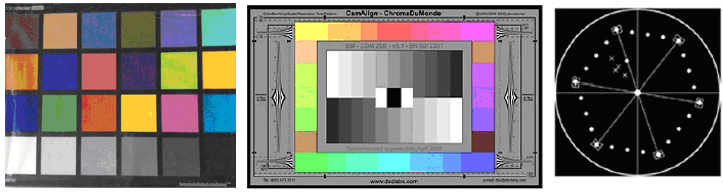

那么什么顏色才是“標準紅色”呢?標準色是普遍公認的“色彩機構”發布的色卡。，在顯微成像領域，也有類似的機構，也會發布測試用的“標準色”。比較常見的顯微鏡相機色卡有DSC標板、Accu-Chart標板等。下圖(左)是DSC實驗室 發布的一款測試標板。這塊標板上有一圈根據色輪順序排列的色塊，其中有標準紅綠藍黃品青，也有中間過渡色;下圖 的屏幕就是這些標準色對應在矢量示波器上的“標準位置”。

用顯微鏡相機拍攝測試標板，然后把畫面?zhèn)魉徒o矢量示波器，再對照每個顏色的標準位置，就能看出其研發的CCD相機的色彩是否準確了。這就是專業研發團隊測試成像系統 色彩準確度的方法。

對白平衡的量化

在顯微鏡成像領域，還有一個用戶經常用到的功能就是白平衡。同樣的，研發團隊也需要首先標準白色，白色也有標準白色卡，讓顯微相機按照標準白色卡調白平衡并拍攝全白畫面，然后在電腦中觀察矢量示波器的圖像。純白色對應的矢量示波器圖像是屏幕中心的一個圓點。如果不是圓點，就有偏色，往哪個顏色偏就偏哪個顏色。比如下圖的測試結果，圖像并不全在中心，而是整體往紅色方向偏移，同時有部分偏向藍色，這說明這臺相機整體稍稍偏紅，有少許偏藍，色彩準確度一目了然。

用這種方法評測攝像機的色彩表現就顯得比較客觀真實 。
