首頁 > 顯微鏡 > 顯微軟件 > 管材炭黑分析評級軟件


管材炭黑分析評級軟件 分析評級軟件

SKU: UV-TH

產品介紹

 管材炭黑分析評級軟件UV-TH是國內首款專門針對聚烯烴管材、管件和混配料中顏料或炭黑分散性試驗開發的完全符合國家標準-GB/T 18251-2000的顯微圖像分析評級軟件。同時也可以對顯微顆粒圖像進行分析和統計。該軟件覆蓋顯微顆粒圖像定量分析的幾乎所有應用領域,包括材料、冶金、醫藥、生物、化工、食品、農林業等,以及各種需要利用圖像手段進行顆粒的統計學和形態學自動測量、分析的領域。凡是與顆粒圖像形態學有關的各種檢測與分析:例如粉末及微顆粒分析,漆表面缺陷分析,油料中污染物含量分析,牛奶中乳酸菌含量、農業種子形態分析,醫學組織細胞形態學各種微小異性幾何尺寸測量,化學工業中各種反應物粒子的形態分析等,都可以利用UV-G來完成。它能夠與CCD攝像頭,數碼照相機,掃描儀等各種通用圖像輸入設備連接,提供簡潔實用的多種圖像處理分析手段,對不同格式圖像的數十種幾何參數及視場參數進行精確測量,并將結果直接輸出到EXCEL數據終端,為用戶的數據處理及報表輸出提供了Zui大限度的方便性和靈活性。

技術參數

 一、應用范圍:

1、聚烯烴管材、管件和混配料中顏料或炭黑分散的檢定顯微圖像分析
2、固體粉末測量分析,包括不同顏色顆粒成分的含量分析
3、膏狀物顆粒測量分析,包括不同顏色顆粒成分的含量分析
4、液體中微小物、顆粒測量分析,包括不同顏色顆粒成分的含量分析
二、主要功能:
1、能自動對炭黑顯微圖像按國家標準-GB/T 18251-2000進行分析和評級。
2、可以在圖像上顯示標比例尺、十字網格線。

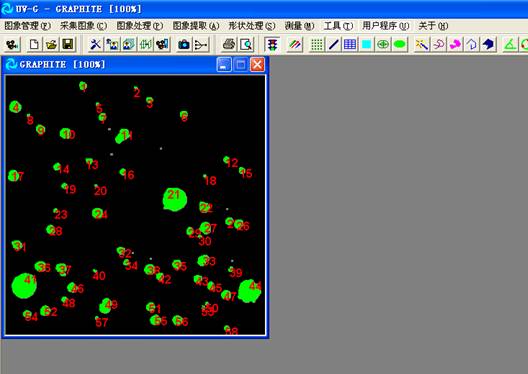

3、軟件可以對所攝顆粒圖像進行分析,并給出有效物編號,周長,等積圓直徑,圓度,等周長圓直
   徑,孔洞面積,不含洞面積,最小矩形區,矩形度,長軸長度,長軸方向角,垂長軸長度,長軸長
   寬比,短軸長度,短軸方向角,垂短軸長度,短軸長寬比,最大長寬比,區域?qū)挾?,區域高度,區
   域?qū)捀弑?,平均直徑,圓面積率,半周長,視場面積,內容物數目,內容物面積,內容物面積百分
   比,內容物數密度,有效物數目,有效物面積,有效物面積,有效物面積百分比,有效物數密度等
   30幾種參數數據。數據可以輸出導入EXCEL表格,對攝像的顆粒進行編號,編號跟表格里的顆粒序
   列號一一對應,并生成粒徑個數統計表,粒徑面積統計表,粒徑分布表,粒徑累計分布表。
4、軟件具有Dn10,Dn50,Dn90和Ds10,Ds50,Ds90數據。[Dn10(um)如果把顆粒按照從小
   到大的順序排列,編號為1、2、3……N,“Dn10”代表處于第(N*10%)個位置那個顆粒。
   Dn50,Dn90同理。Ds10(um)如果把顆粒按照從小到大的順序排列,編號為1、2、3……N,
   顆??偯娣e為S,“Ds10”是使得前若干個顆粒面積之和達到(S*10%)的那個顆粒直徑,Ds50,
   Ds90同理。
5、軟件可以對所攝圖像進行長度,角度,周長,面積,點到直線,直線與直線,直線到圓弧等幾何參
   數測量。
6、可對圖像實行定倍打印照片。
三、輔助功能:
1、系統可以對所攝圖像進行形狀處理,以便于更好的進行測量分析。例如;填充對象物,提取孔洞,
   提取輪廓,粘連對象物,分離對象物,對象物膨脹,對象物收縮,去除較小對象,去除較小孔洞,
   對象物細化,篩選對象物,生成輪廓圖像等。
2、區域選取工具。例如魔杖,套索,橢圓,矩形,圓形工具,方形工具等。
3、圖像處理。例如:圖像拷貝,調節顏色,亮度/對比度,圖像均勻,生成負像,加濾色片,中值濾
   波,平滑,銳化,局部增強,邊界增強等。
四、操作步驟:
1、攝像采集圖像。
2、選擇標尺文件。
3、載入數據文件。
4、執行選定程序。

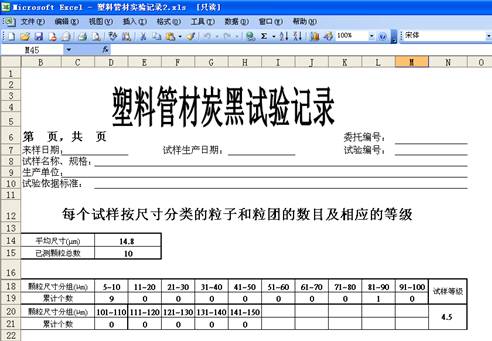

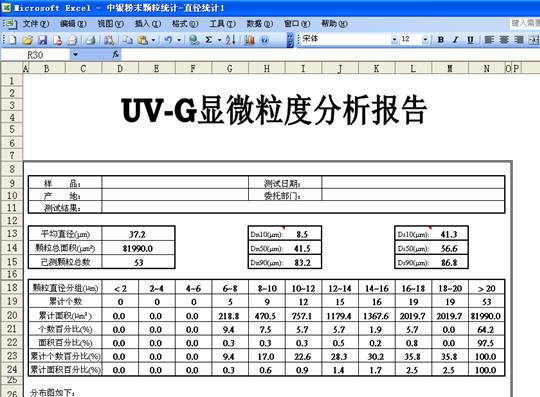

五、分析報表如下:




原始數據表格(有效物編號,周長,等積圓直徑,圓度,等周長圓直徑,孔洞面積,不含洞面積,最小矩形區等30幾種數據。)

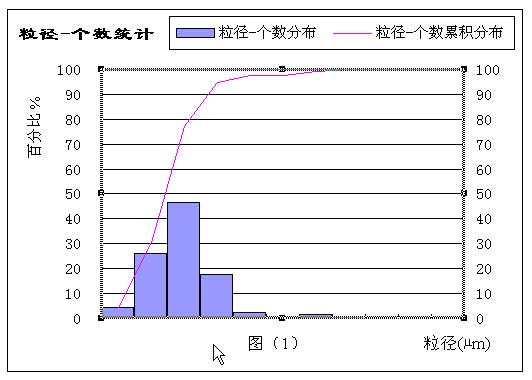

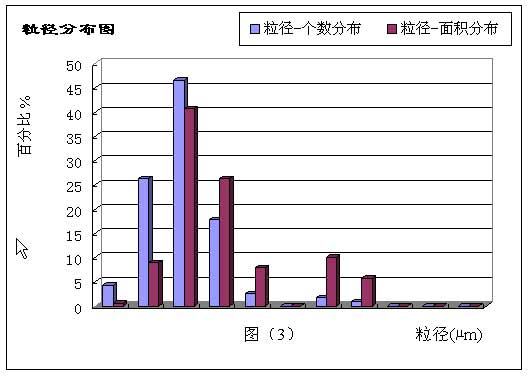

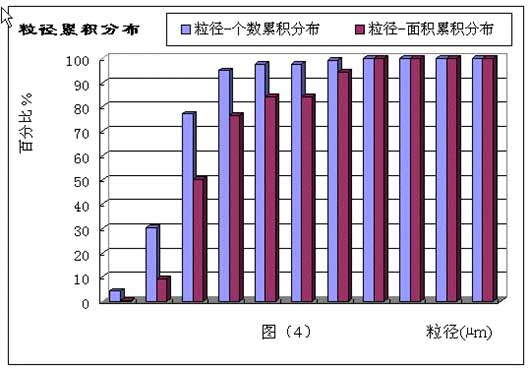

直徑統計表格(Dn10,Dn50,Dn90,Ds10,Ds50,Ds90和圖1粒徑個數統計表,圖2粒徑面積統計表,圖3粒徑分布表,圖4粒徑累計分布表等數據。)
