顯微粒度分析軟件UV-G 粒度分析軟件分析軟件

SKU: UV-G

產品介紹

UV-G顯微粒度分析系統是一套顯微顆粒圖像處理及測量分析的應用軟件，覆蓋顯微顆粒圖像定量分析的幾乎所有應用領域，包括材料、冶金、醫藥、生物、化工、食品、農林業等，以及各種需要利用圖像手段進行顆粒的統計學和形態學自動測量、分析的領域。凡是與顆粒圖像形態學有關的各種檢測與分析：例如粉末及微顆粒分析，漆表面缺陷分析，油料中污染物含量分析，牛奶中乳酸菌含量、農業種子形態分析，醫學組織細胞形態學各種微小異性幾何尺寸測量，化學工業中各種反應物粒子的形態分析等，都可以利用UV-G來完成。它能夠與CCD攝像頭，數碼照相機，掃描儀等各種通用圖像輸入設備連接，提供簡潔實用的多種圖像處理分析手段，對不同格式圖像的數十種幾何參數及視場參數進行精確測量，并將結果直接輸出到EXCEL數據終端，為用戶的數據處理及報表輸出提供了Zui大限度的方便性和靈活性。

技術參數

一、應用范圍：

1、固體粉末測量分析，包括不同顏色顆粒成分的含量分析
2、膏狀物顆粒測量分析，包括不同顏色顆粒成分的含量分析
3、液體中微小物、顆粒測量分析，包括不同顏色顆粒成分的含量分析

二、主要功能：
1、可以在圖像上顯示標比例尺、十字網格線。
2、軟件可以對所攝顆粒圖像進行分析，并給出有效物編號，周長，等積圓直徑，圓度，等周長圓直
   徑，孔洞面積，不含洞面積，最小矩形區，矩形度，長軸長度，長軸方向角，垂長軸長度，長軸長
   寬比，短軸長度，短軸方向角，垂短軸長度，短軸長寬比，最大長寬比，區域?qū)挾龋瑓^(qū)域高度，區
   域?qū)捀弑龋骄睆?，圓面積率，半周長，視場面積，內容物數目，內容物面積，內容物面積百分
   比，內容物數密度，有效物數目，有效物面積，有效物面積，有效物面積百分比，有效物數密度等
   30幾種參數數據。數據可以輸出導入EXCEL表格，對攝像的顆粒進行編號，編號跟表格里的顆粒序
   列號一一對應，并生成粒徑個數統計表，粒徑面積統計表，粒徑分布表，粒徑累計分布表。
3、軟件具有Dn10，Dn50，Dn90和Ds10，Ds50，Ds90數據。[Dn10(um)如果把顆粒按照從小
   到大的順序排列，編號為1、2、3……N，“Dn10”代表處于第（N*10%）個位置那個顆粒。
   Dn50，Dn90同理。Ds10（um）如果把顆粒按照從小到大的順序排列，編號為1、2、3……N，
   顆粒總面積為S，“Ds10”是使得前若干個顆粒面積之和達到(S*10%)的那個顆粒直徑，Ds50，
   Ds90同理。
4、軟件可以對所攝圖像進行長度，角度，周長，面積，點到直線，直線與直線，直線到圓弧等幾何參
   數測量。
5、可對圖像實行定倍打印照片。
三、輔助功能：
1、系統可以對所攝圖像進行形狀處理，以便于更好的進行測量分析。例如；填充對象物，提取孔洞，
   提取輪廓，粘連對象物，分離對象物，對象物膨脹，對象物收縮，去除較小對象，去除較小孔洞，
   對象物細化，篩選對象物，生成輪廓圖像等。
2、區域選取工具。例如魔杖，套索，橢圓，矩形，圓形工具，方形工具等。
3、圖像處理。例如：圖像拷貝，調節顏色，亮度/對比度，圖像均勻，生成負像，加濾色片，中值濾
   波，平滑，銳化，局部增強，邊界增強等。
四、操作步驟：

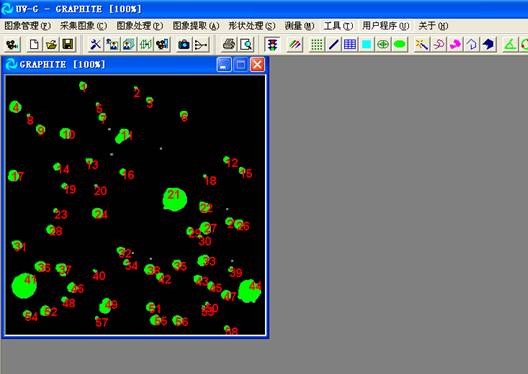

1、攝像采集圖像。
2、選擇標尺文件。
3、載入數據文件。
4、執行選定程序。
五、分析報表如下：

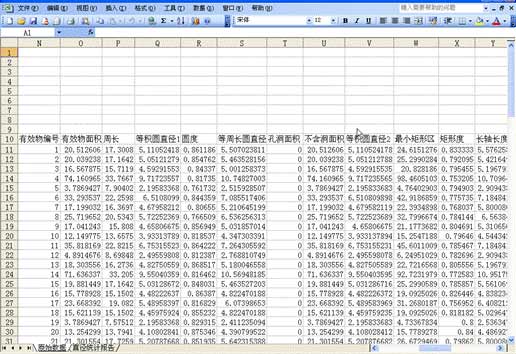

原始數據表格（有效物編號，周長，等積圓直徑，圓度，等周長圓直徑，孔洞面積，不含洞面積，最小矩形區等30幾種數據。）

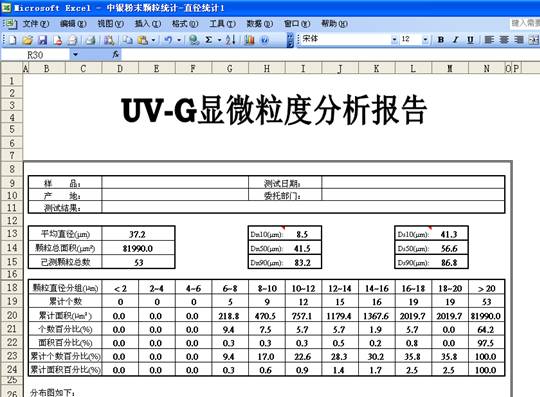

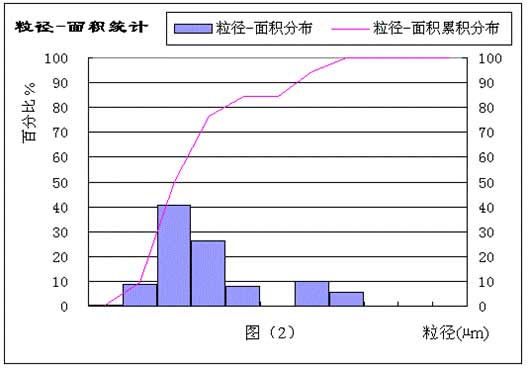

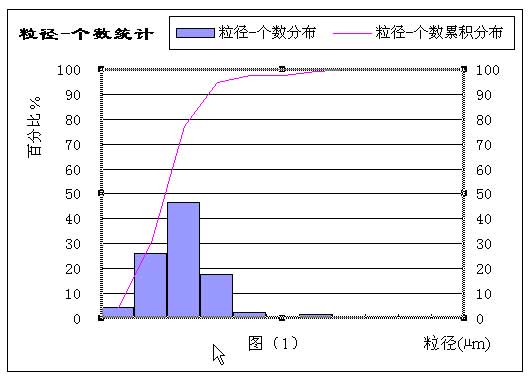

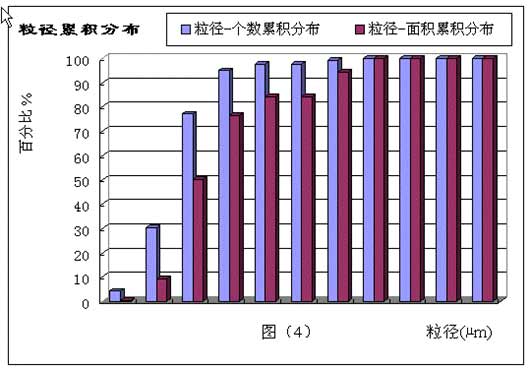

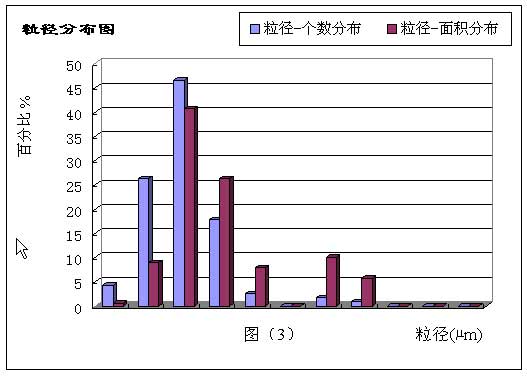

直徑統計表格（Dn10，Dn50，Dn90，Ds10，Ds50，Ds90和圖1粒徑個數統計表，圖2粒徑面積統計表，圖3粒徑分布表，圖4粒徑累計分布表等數據。）
