首頁 > 顯微鏡 > 金相顯微鏡 > CMY-100Z攝像型三目工業檢測顯微鏡

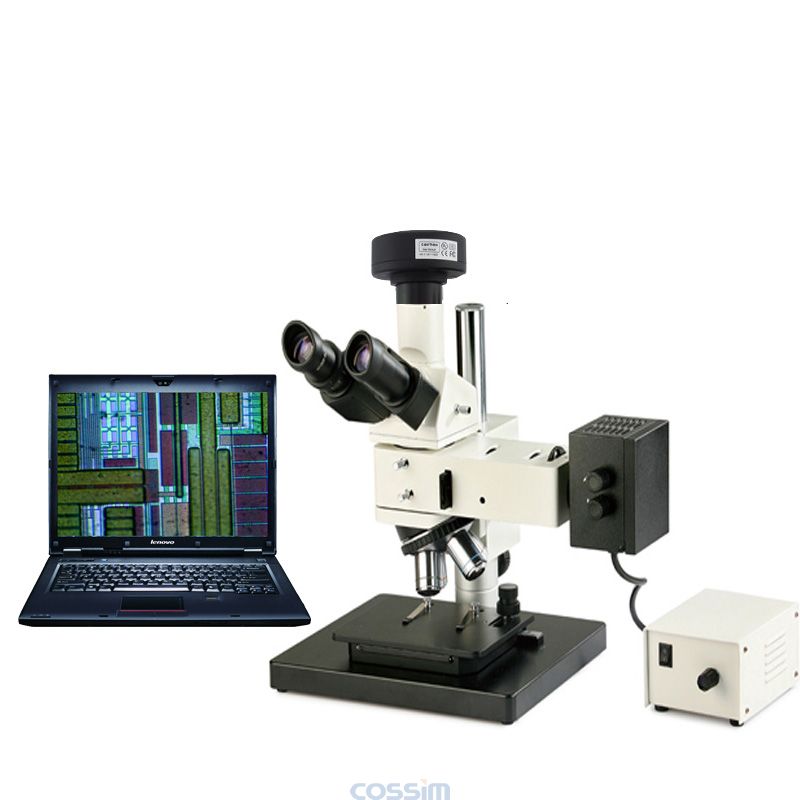

CMY-100Z攝像工業檢測顯微鏡

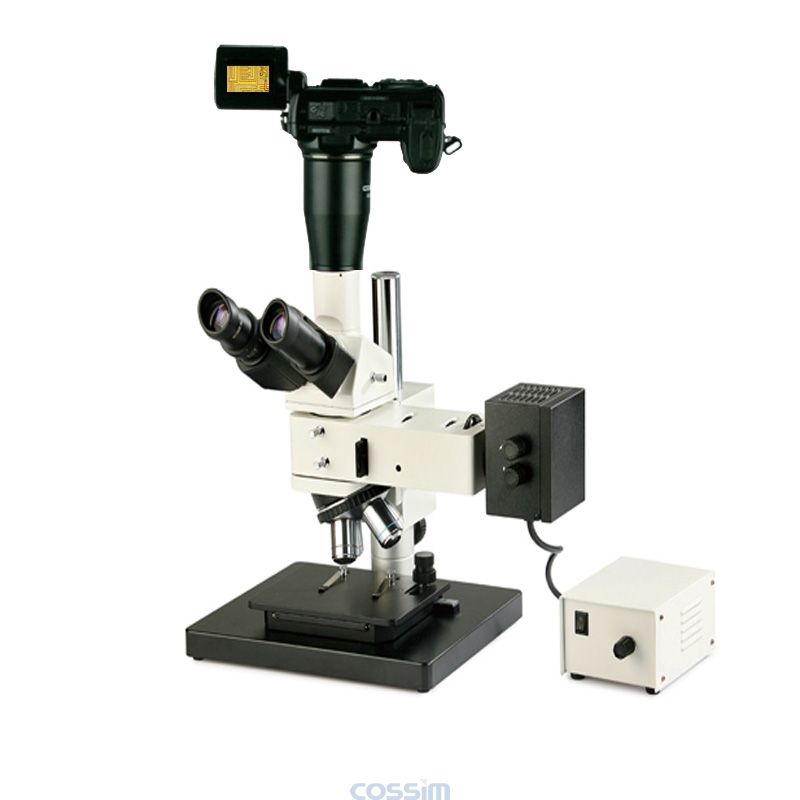

CMY-100M攝像工業檢測顯微鏡

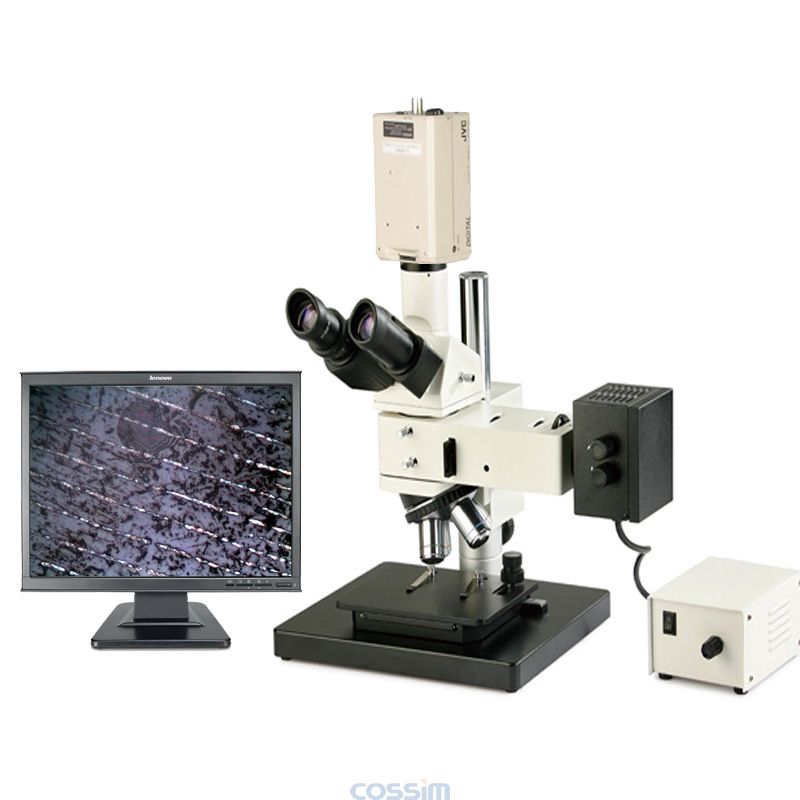

CMY-100N攝像工業檢測顯微鏡

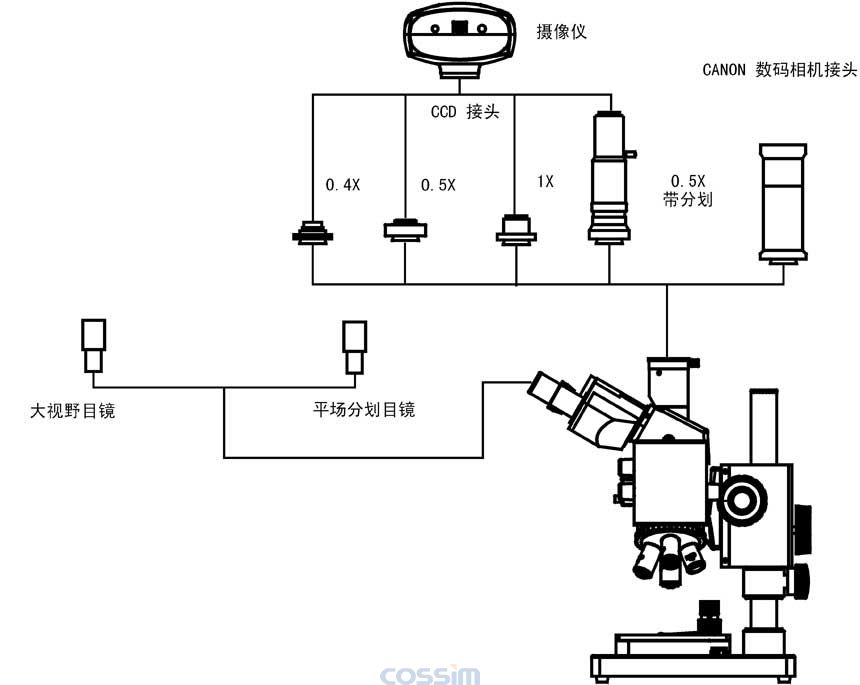

CMY-100Z結構圖

CMY-100Z攝像型三目工業檢測顯微鏡 電腦型金相顯微鏡

SKU: CMY-100Z

產品介紹

 CMY-100系列工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念,可以方便升級系統。本產品可實現偏光觀察功能,導柱升降裝置,可以快速調整工作臺與物鏡之間的距離,適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動,機構升降平穩。產品適用于精密零件,集成電路,包裝材料等產品檢測,廣泛應用于電子產品制造行業,科研單位及大學實驗室

系統簡介:
     攝像型金相顯微鏡是將傳統的光學顯微鏡與電腦及工業攝像機通過光電轉換有機的結合在一起,不僅可以在目鏡上作顯微觀察,還可在電腦顯示器上實時顯示顯微圖像,可單張、定時、連續采集顯微圖像,可對顯微圖像定倍縮放,疊加比例尺。適用于研究人員制作標準定倍定標顯微圖像、定倍定標圖譜比對及論文發表。同時系統也可對所采集的圖像內目標進行直線、折線、圓、角度、面積等多種測量,可為研究檢驗人員研究電子元器件,芯片線路板、紡織印刷,農林牧種子形態,固體粉末及液體中微顆粒,薄膜微孔提供精確的分析檢驗數據


技術參數

  • 1.目鏡:大視野 WF10X(視場數Φ22mm)
  • 2.無限遠平場消色差物鏡:
    • a.PL L5X/0.12  工作距離:26.1 mm
    • b.PL L10X/0.25  工作距離:20.2 mm
    • c.PL L20X/0.40  工作距離:8.80 mm
    • d.PL L50X/0.70  工作距離:3.68 mm
    • e. PL L80X/0.80  工作距離:1.25 mm
  • 3.目鏡筒:三目鏡30?傾斜, 可100%通光攝影。
  • 4.落射照明系統:6V30W鹵素燈,亮度可調內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置,推拉式檢偏器與起偏器
  • 5.調焦機構:粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm。
  • 6.轉換器:五孔(內向式滾珠內定位)
  • 7.機械式載物臺外形尺寸:185mmX140mm,移動范圍:橫向35mm,縱向:30mm
  • 8.底座外形尺寸:300mmX240mm
  • 9.儀器尺寸:380mmX415mm345mm

系統配置

  • 攝像型三目倒置金相顯微鏡CMY-100Z:顯微鏡+適配鏡+工業攝像機+測量軟件+電腦(選配)
  • 數碼型三目倒置金相顯微鏡CMY-100M:顯微鏡+相機適配鏡+佳能單反相機+測量軟件

可選購件

  • 1、攝像頭:日本JVC攝像頭+圖像采集卡
  • 2、數字攝像頭:500萬、800萬、1000萬、1400萬像素
  • 3、圖像分析軟件:專業定量金相分析軟件、礦相分析軟件
  • 4、測微目鏡:10X
  • 5、物鏡:平場消色差物鏡:60X
  • 6、標尺:物鏡測微尺0.01mm 目鏡測微尺:0.1尺形、0.05尺形、0.5網形、0.2網形、0.1坐標形
  • 7、其他裝置:暗場裝置
