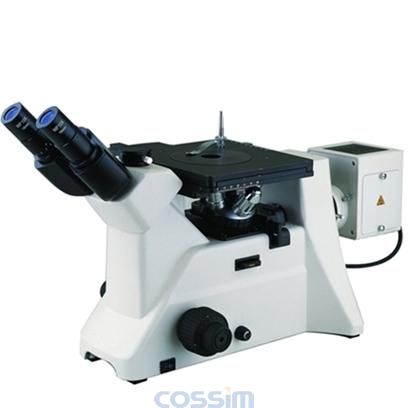

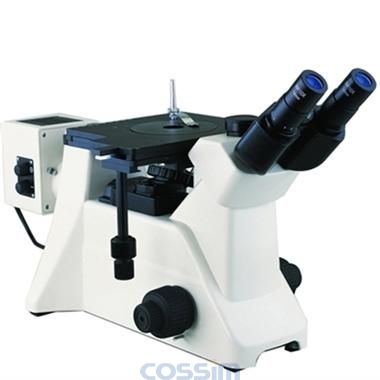

MDS實驗室倒置金相顯微鏡
產品介紹
MDS實驗室金相顯微鏡主要用于鑒別和分析金屬、合金材料的內部結構組織，為金屬物理學研究金相的重要工具。
- 一體化T型鏡體設計，提供超群的高穩定性
- 低位前置操作，符合人機工程學要求
- 6V/30W可調鹵素燈，提供充足明亮的照明系統
- 三目鏡筒2/8分光，觀察、照相可同步進行
- 低位操作的機械移動平臺，快速找準圖像
- 專業的平場金相物鏡，提供良好的解析度和清晰的圖像
- 起偏、檢偏插片，提供偏光觀察方式
- 五孔轉盤式濾色器，操作、切換方便
- 可調視場光欄和孔徑光欄，提供良好的襯度
技術參數
| 放大倍數范圍 |
40×～1250× |
| 目鏡 |
10×/18mm大視野平場目鏡，12.5×平場目鏡，10×測微目鏡（0.1mm） |
| 物鏡 |
平場金相物鏡：4×，10×，20×，40×（彈簧），100×（彈簧，油） |
| 長工作距平場金相物鏡：40×，50×，80× |
| 觀察筒 |
鉸鏈式三目鏡組，45°傾斜，瞳距調節50～75mm，2/8分光 |
| 物鏡轉換器 |
內定位四孔轉換器 |
| 粗微調焦裝置 |
粗微同軸調焦，粗調行程15mm，微調格值2µm，粗調帶松緊調節裝置 |
| 載物臺 |
機械移動載物臺，面積180 mm×165mm ,移動范圍50 mm×40 mm |
| 偏光裝置 |
起偏鏡插片，檢偏鏡插片 |
| 濾色片組 |
五孔轉盤式（藍、綠、灰、磨砂玻璃、通孔） |
| 照明系統 |
6V/30W鹵素燈，亮度可調（寬電壓輸入：85V～265V），帶視場光欄和孔徑光欄 |
包裝清單
注：“●”為必備件，“○”為選購件 產品的具體配置以裝箱單為準
| 名稱 |
成套性 |
備注 |
| 主機 |
● |
|
| 目鏡 |
WF10×／18mm |
●● |
|
| 10×測微目鏡（0.1mm） |
● |
|
| 5× |
○○ |
|
| 12.5× |
●● |
|
| WF16× |
○○ |
|
| WF10×／20mm |
○○ |
|
| 平場消色差物鏡 |
PLAN 4×／0.10 |
○ |
|
| PLAN 10×／0.25 |
● |
|
| PLAN 20×／0.35 （彈簧） |
● |
|
| PLAN 40×／0.65 （彈簧） |
● |
|
| PLAN 100×／1.25（彈簧，油） |
● |
|
| 長工作距平場金相物鏡 |
PL L 40×／0. 60 W.D=3.64mm |
○ |
|
| PL L50×／0. 70 W.D=3.01mm |
○ |
|
| PL L 80×Oil／0. 80 W.D=1.08mm |
○ |
|
| 鉸鏈式三目鏡筒（2/8分光）， 45°傾斜 |
● |
安裝在主機上 |
| 機械移動式載物臺，平臺尺寸：180×165mm，行程：50×40mm |
● |
安裝在主機上 |
| 載物環板（一）（內徑Φ10） |
● |
|
| 載物環板（二）（內徑Φ20） |
● |
|
| 載物環板（三）（內徑Φ40） |
○ |
|
| 試樣壓片 |
● |
|
| 偏光裝置（起偏鏡插片，檢偏鏡插片） |
● |
|
| 燈箱組 |
● |
|
| 6V/30W鹵素燈 |
●● |
|
| 3A保險絲（Φ5×20） |
●● |
|
| 濾色片組（藍，綠，灰，磨砂玻璃） |
● |
安裝在主機上 |
| 1×攝像接筒（C-Mount接口） |
○ |
適用于數碼相機 |
| 0.6×攝像接筒（C-Mount接口） |
○ |
適用于攝像系統 |
| 數碼相機接口 |
○ |
|
| 0.01mm測微尺 |
○ |
|
| DV320/500數碼攝像系統（含OPTPro圖像分析軟件） |
○ |
|
| OPTPro金相顯微圖像采集分析軟件（選購） |
注：“●”為必備件，“○”為選購件 產品的具體配置以裝箱單為準
可選購件
MDS-DM金相顯微圖像分析系統
- MDS實驗室金相顯微鏡
- DV320/500數碼攝像系統
- OPTPro金相顯微圖像采集分析軟件
- 千萬像素數碼照相系統
- 品牌電腦
OPTPro金相顯微圖像采集分析軟件（專用金相分析評級軟件)
本軟件以國家檢驗標準為依據，開發了百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
- 自動評級：軟件可自動得出最終分析結果；
- 輔助評級：軟件可得出和分析結果有一定聯系的參數；
- 比較評級：將采集的試樣圖像和標準圖庫進行比較，作出判斷。
其它功能
- 新建報告：可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能；
- 打開報告：打開并瀏覽已經保存的報告文件；
- 幾何測量：本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作；
- 查看圖庫：用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件圖譜由用戶提供原始資料，由我方錄入。
- 定倍打?。嚎梢淮窝b入多副圖片，并可對其進行圖像處理和設置說明文字；
- 圖像拼接：將采集到的不同視場圖像拼接成一幅完整的圖像；
- 圖像共聚焦：將拍攝對象相同、但焦距不同的幾張照片，重合成一張完全清晰的照片；
- 動態測量：無需將圖片采集，可以直接在視頻影像上進行實時、動態的測量，與靜態測量相比更具方便性和實用性；
- 三維光圖：OpenGL三維光圖，通過對圖像亮度的分析，構建二維圖像的三維模型。該軟件模塊可檢查被觀測試樣是否平整。
《金相檢驗軟件系統》模塊清單
|
