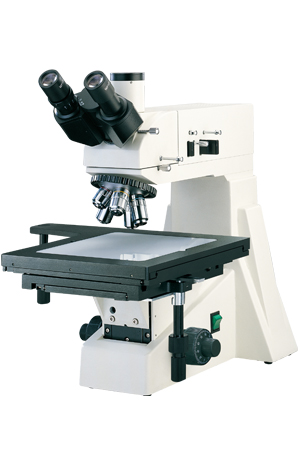

CMY-410落射三目正置金相顯微鏡芯片檢測顯微鏡

SKU: CMY-410

產品介紹

CMY-410正置金相顯微鏡配有大移動范圍的載物臺、落射照明器、平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于薄片試樣的金相、礦相、巖相、晶體等結構分析和鑒別，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等及紡織纖維、化學顆粒的分析研究。總放大倍數：50X-800X

性能特點：

1、采用大工作臺，適合大工件的檢查
2、采用大視野目鏡和長距平場物鏡，視野寬闊，視場平坦,成像清晰
3、配置了落射照明裝置、視場光欄和孔徑光欄、照明均勻可調。同時配有偏光裝置
4、三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，可連接多種攝像裝置

技術參數

1、三目觀察頭： 30°傾斜
2、平場目鏡大視野WF10X（ф18mm
3、平場分劃目鏡 WF10X（0.1格值）
4、物鏡
- a.長距平場消色差物鏡(無蓋玻片) PL 5X/0.12
- b.長距平場消色差物鏡(無蓋玻片)PL L10X/0.25
- c.長距平場消色差物鏡(無蓋玻片)PL L20X/0.40
- d.長距平場消色差物鏡(無蓋玻片)PL L40X/0.60
- e.長距平場消色差物鏡(無蓋玻片)PL L80X/0.8
5、總放大倍數 50X-800X
6、轉換器：五孔外向式滾珠內定位
7、粗微調調焦范圍：載物臺升降范圍35mm,粗微動同軸調焦, 微動格值0.8μm, 帶鎖緊和限位裝置
8、載物臺：三層機械移動式尺寸250X230mm 移動范圍: 154X154mm 也可選換超大工作臺：尺寸280×270mm 移動范圍：204×204mm
9、、載物臺移動：具有快速手推功能，可實現快速到位
10、光瞳距離： 54-75mm
11、偏光裝置：內置檢偏振片，可進行切換
12、照明：亮度可調 帶可變光欄鹵鎢燈泡 6V20W 落射照明器帶視場光欄、孔徑光欄
13、儀器尺寸：儀器尺寸40X50X47（cm）包裝尺寸59X49X53 (cm)
14、儀器重量：凈重8kg 毛重10kg

可選購件

1、攝像頭：
- ①日本JVC攝像頭+圖像采集卡
- ②數字?jǐn)z像頭320萬、500萬、800萬、1400萬像素
- ③數碼相機+基本測量管理軟件1500萬像素佳能單反相機
2、圖像分析軟件
- ①專業定量金相分析軟件
- ②礦相分析軟件
- ③基本測量管理軟件
3、攝像接口：攝像頭接口：1X、0.5X 、數碼相機接口：1X、2.5X/4X
4、測微目鏡：10X
5、物鏡：長工作距離物鏡：50X/0.70
6、標尺：物鏡測微尺0.01mm 目鏡測微尺：0.1尺形、0.05尺形、0.5網形、0.2網形、0.1坐標形
7、其他裝置：暗場裝置
