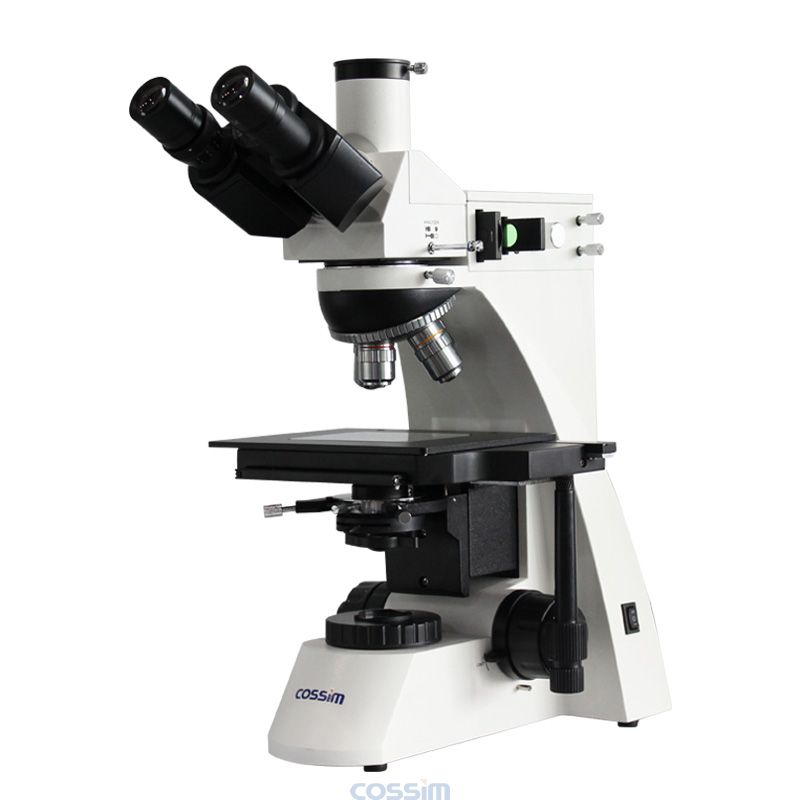

CMY-400透反射三目金相顯微鏡金相組織分析儀正置金相顯微鏡 金相分析儀
產品介紹
CMY-400透反射顯微鏡是適用于對不透明物體或透明物體的顯微觀察。本儀器配置落射與透射照明系統、長距平場消色差物鏡(無蓋玻片)、大視野目鏡和內置偏光觀察裝置,具有圖像清晰、襯度好造型美觀,操作方便等特點,是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
性能特點
- 1、配置大視野目鏡和長距平場消色差物鏡(無蓋玻片),視場大而清晰。
- 2、粗微動同軸調焦機構,粗動松緊可調,帶限位鎖緊裝置,微動格值:2μm。
- 3、配置落射與透射兩套照明系統,能分別對不透明物體或透明物體進行顯微觀察。
- 4、6V20W鹵素?zé)簦炼瓤烧{(diào)。
- 5、三目鏡筒,可自由切換正常觀察與偏光觀察,可進行100%透光攝影。
技術參數
- 1、目鏡筒:三目鏡傾斜30?(內置檢偏振片,可進行切換)
- 2、目鏡:大視野 WF10X(Φ18mm)
- 3、物鏡
- a.長距平場消色差物鏡(無蓋玻片)PL 5X/0.12
- b.長距平場消色差物鏡(無蓋玻片)PL L10X/0.25
- c.長距平場消色差物鏡(無蓋玻片)PL L20X/0.40
- d.長距平場消色差物鏡(無蓋玻片)PL L50X/0.70
- 4、落射照明系統:1.6V 20W鹵素?zé)?亮度可調,落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃,
- 5、透射照明系統:1.阿貝聚光鏡 NA.1.25 可上下升降、.藍濾色片和磨砂玻璃、集光器,鹵素?zé)粽彰鬟m用(內置視場光欄)、6V 20W 鹵素?zé)?亮度可調
- 6、調焦機構:粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
- 7、轉換器:四孔(內向式滾珠內定位)
- 8、載物臺:雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
- 9、外形尺寸:446mmX359mmX421mm
- 10、儀器重量:20kg
包裝清單
CMY-400裝箱清單
序號
|
名稱
|
主要技術參數
|
單位
|
數量
|
01
|
顯微鏡主機
|
|
臺
|
1
|
02
|
長距平場物鏡
|
PLL 5X、10X、20X、50X
|
只
|
各1
|
03
|
平場目鏡
|
10X
|
對
|
1
|
04
|
落射照明模塊
|
|
套
|
1
|
05
|
內六角
|
|
套
|
1
|
06
|
濾色片
|
藍、磨砂
|
片
|
各1
|
07
|
攝像接口
|
1X
|
只
|
1
|
08
|
備用鹵鎢燈
|
6V/20W
|
只
|
1
|
09
|
防塵罩
|
|
個
|
1
|
10
|
電源線
|
|
根
|
1
|
11
|
產品說明書
|
|
本
|
1
|
12
|
產品合格證
|
|
份
|
1
|
13
|
產品保修卡
|
|
份
|
1
|
可選購件
- 1、攝像頭:
- ①日本JVC攝像頭+圖像采集卡
- ②數字?jǐn)z像頭320萬、500萬、800萬、1400萬像素
- ③數碼相機+基本測量管理軟件1500萬像素佳能單反相機
- 2、圖像分析軟件
- ①專業定量金相分析軟件
- ②礦相分析軟件
- ③基本測量管理軟件
- 3、攝像接口:攝像頭接口:1X、0.5X 、數碼相機接口:1X、2.5X/4X
- 4、測微目鏡:10X
- 5、物鏡:長工作距離物鏡:50X/0.70 、 80X/0.80
- 6、標尺:物鏡測微尺0.01mm 目鏡測微尺:0.1尺形、0.05尺形、0.5網形、0.2網形、0.1坐標形
- 7、其他裝置:暗場裝置
|
