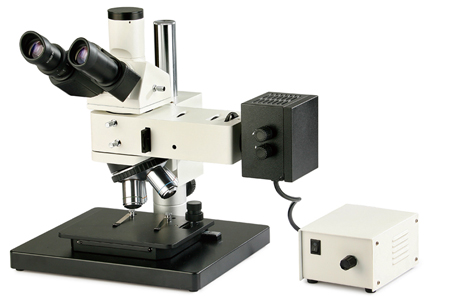

CMY-100三目正置金相顯微鏡多功能金相顯微鏡

SKU: CMY-100

產品介紹

CMY-100工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統。本產品可實現偏光觀察功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測，廣泛應用于電子產品制造行業，科研單位及大學實驗室。

技術參數

1.目鏡:大視野 WF10X(視場數Φ22mm)
2.無限遠平場消色差物鏡:
- a.PL L5X/0.12 工作距離：26.1 mm
- b.PL L10X/0.25 工作距離：20.2 mm
- c.PL L20X/0.40 工作距離：8.80 mm
- d.PL L50X/0.70 工作距離：3.68 mm
- e. PL L80X/0.80 工作距離：1.25 mm
3.目鏡筒:三目鏡30?傾斜, 可100%通光攝影。
4.落射照明系統:6V30W鹵素?zé)簦炼瓤烧{(diào)內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器
5.調焦機構:粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm。
6.轉換器:五孔(內向式滾珠內定位)
7.機械式載物臺外形尺寸：185mmX140mm，移動范圍：橫向35mm，縱向:30mm
8.底座外形尺寸：300mmX240mm
9.儀器尺寸：380mmX415mm345mm

可選購件

1、攝像頭：
- ①日本JVC攝像頭+圖像采集卡
- ②數字?jǐn)z像頭320萬、500萬、800萬、1400萬像素
- ③數碼相機+基本測量管理軟件1500萬像素佳能單反相機
2、圖像分析軟件
- ①專業定量金相分析軟件
- ②礦相分析軟件
- ③基本測量管理軟件
3、攝像接口：攝像頭接口：1X、0.5X 、數碼相機接口：1X、2.5X/4X
4、測微目鏡：10X
5、物鏡：平場消色差物鏡：60X
6、標尺：物鏡測微尺0.01mm 目鏡測微尺：0.1尺形、0.05尺形、0.5網形、0.2網形、0.1坐標形
7、其他裝置：暗場裝置
