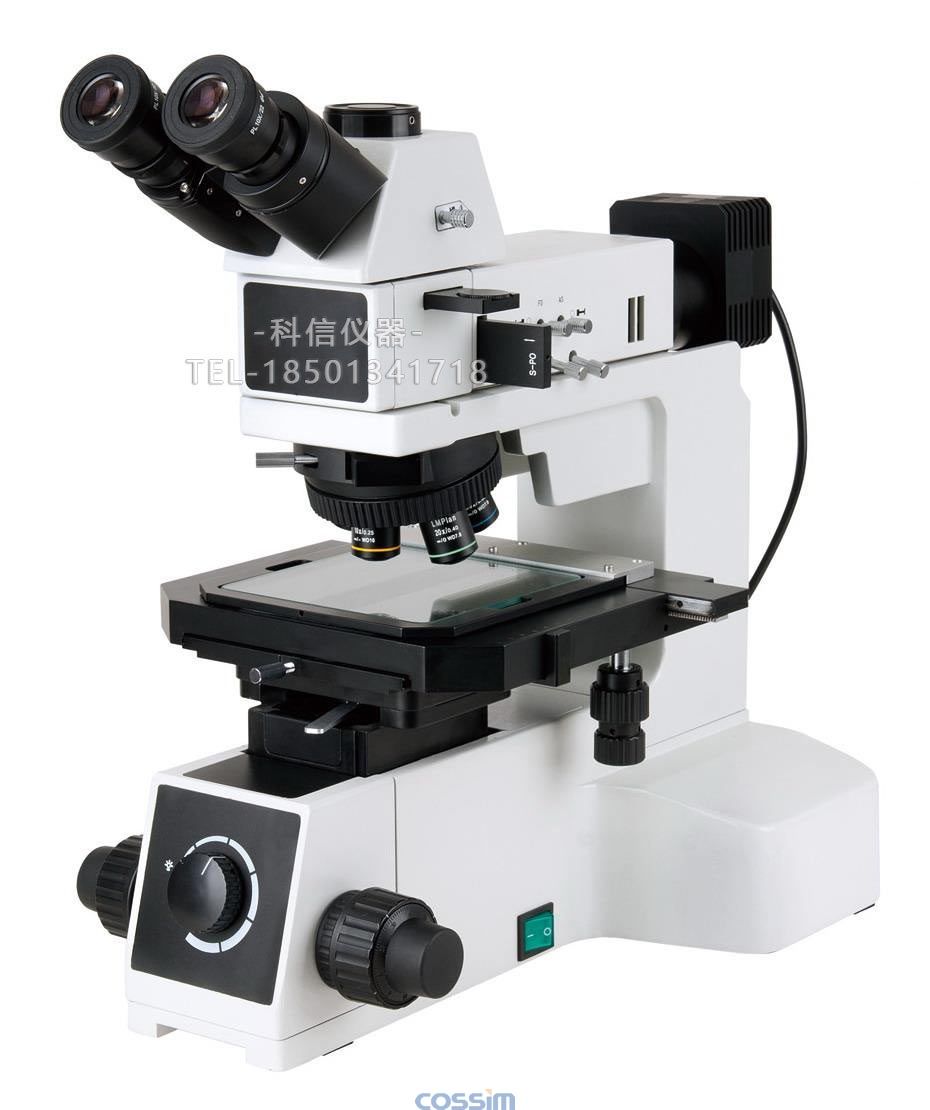

正置金相顯微鏡CMY-440

SKU: CMY-440

產品介紹

一、產品概述

正置金相顯微鏡CMY-440采用無限遠色差校正光學系統，配置了反射照明系統，無限遠長工作消色差物鏡、內置簡易偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，對不透明物體進行顯微觀察，廣泛應用于晶圓、FPD等各項工業檢測，金相試樣組織分析，工業紡織、巖石礦物等樣品。是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。

二、性能特點

1、配有明場、偏光多種觀察方式；

2、內置推拉式檢偏器與起偏器，適合觀察高反光材料的表面；

3、4英寸機械平臺，適用于晶圓及FPD檢測

技術參數

序號	名稱	技術參數
01	平場目鏡	大視野PL10X/22mm
02	無限遠長距平場消色差物鏡	5X，WD=10.8mm，NA=0.15、 10X，WD=12.2mm，NA=0.30 20X，WD=4mm，NA=0.45 50X，WD=7.9mm NA=0.55
03	總放大倍數	50X-500X（選購100X物鏡倍數可達1000X）
04	觀察頭	鉸鏈?zhǔn)饺浚?0°傾斜，分光比：三目50%/50%
05	調焦機構	反射式機架，前置低手位粗微調同軸調焦機構，粗調每轉行程：30mm，微調精度：0.001mm，帶有防止下滑的調節松緊裝置和隨機上限位裝置。
06	載物臺	4英寸三層機械移動平臺，低手位X\Y方向同軸調節，平臺面積230mmX215mm，移動范圍：105mmX105mm，金屬載物臺板
07	光瞳距離	50-76mm
08	偏光功能	檢偏鏡可360度旋轉，起偏鏡和檢偏鏡均可移出光路
09	照明系統	反（落）射照明器，柯拉照明系統，帶可變孔徑光闌，中心可調，帶斜照明裝置寬電壓100V~240V，5W暖色LED，色溫（K2850-3250K）
