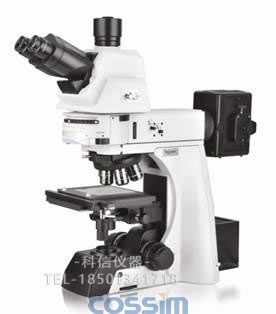

CMY-910科研用透反射明暗場金相顯微鏡工業檢測金相分析儀明暗場工業檢測顯微鏡/ 放大50-500倍透反射金相顯微鏡

SKU: CMY-910

產品介紹

一、產品概述

科研級明暗場金相顯微鏡CMY-910采用NIS45無限遠光學系統，配置了落射與透射照明系統、無限遠半復消色差物鏡、內置偏光觀察裝置除可做明暗場觀察外也可實現偏光觀察，能分別對不透明物體或透明物體進行顯微觀察，尤其適合觀察金相組織，半導體材料晶圓以及各種材料表面鍍層厚度的檢測，同時可做礦物的礦相分析。是金屬學、礦物學、精密工程學、電子學等研究的儀器。

二、性能特點

1、具有明場、暗場、偏光觀察。

2、落射與透射兩套照明系統，透明或不透明材料均可觀察功能齊全

3、內置式明暗場切換模塊，BF1（防止切換時太亮），BF2，DF三個模塊

4、配置了透反射光源一鍵切換ECO照明系統：人走燈滅功能：操作者離開超過30分鐘后，顯微鏡主機會自動關閉透射光源，節能開關既節約了能源，又保護了光源的使用壽命。

技術參數

序號	名稱	技術參數
01	平場目鏡	大視野SW10X(Φ25mm) 高眼點，-5～+5視度可調
02	明暗場半復消色差物鏡	無限遠PLL5X/0.15、10X/0.3、20X/0.45、50X/0.80、
03	總放大倍數	50X-500X
04	觀察頭	可變角度鉸鏈?zhǔn)饺坑^察頭，固定視度
05	轉換器	帶分析槽的內傾式內定位六孔轉換器，轉動舒適，定位準確可靠
06	調焦機構	低手位同軸調焦機構，調焦范圍35mm，微調格值1um
07	載物臺	雙層機械移動式210(X)x170(Y)mm，移動范圍4”X4”(105X105)，1mm/格，精度1mm；采用硬質氧化表面，防磨損；Y向可鎖緊；
08	光瞳距離	47-78mm
09	濾色片	內置ND6、ND25、色溫片
10	落射照明系統	220V 24V100W鹵素?zé)?、光源中心可調，亮度可調
11	透射照明系統	220V 12V100W鹵素?zé)?、光源中心可調，亮度可調
12	聚光鏡	長距聚光鏡，N.A 0.65，齒輪齒條調節，可升降
13	明暗場裝置	內置式明暗場切換模塊，BF1（防止切換時太亮），BF2，DF三個模塊
14	偏光裝置	內置式起偏和檢偏系統

可選購件

攝像頭選購

USB2.0 CMOS

數字?jǐn)z像頭

500萬、900萬、1600萬、（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

USB3.0 CMOS

數字?jǐn)z像頭

500萬、1000萬、1200萬、1800萬（高傳輸速率，具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

CCD數字?jǐn)z像頭

140萬、200萬、500萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

分析軟件選購

序號	名稱	參數及功能
01	金相分析軟件UV-MA	包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。
02	基本測量軟件UV	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
03	粒度軟件UV-G	包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。
