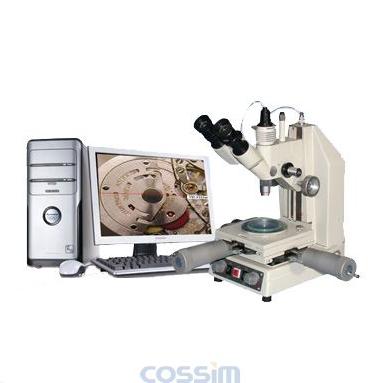

107JPC電腦型精密測量顯微鏡
產品介紹
電腦型精密測量顯微鏡107JPC小型是在多用途的數字式107J精密測量顯微鏡的基礎上配備二維測量計算機操作系統(107JPC),對一些難以測量的,如:圓、弧、同軸、平行、相交、形狀和位置關系及虛擬量等,都能夠自動、快速地得出結果及輸出報告。結構緊湊、成像清晰、精度高,可作二維坐標的精密測量,及Z向的輔助測量。儀器帶有可調光的落射、透射和輔助照明裝置及多種濾色鏡,給各種復雜形狀的測量工作帶來很大方便。特別適用于電子行業,機械精加工。用來測量電子線路的寬度和精細小工件的幾何尺寸,以及其它精密零件測。廣泛地適用于計量室,生產作業線以及科學研究等部門。
技術參數
物 鏡 PL |
分劃目鏡WBF |
工作距離
mm
|
視場直徑
mm
|
總放大倍率 |
放大倍率 / 數值孔徑 |
焦距 mm |
放大倍率 |
焦距 |
4×/ 0.1 |
28.8 |
10× |
25 mm |
17.5 |
Φ 4. |
40× |
10×/ 0.25 |
15.4 |
11.6 |
Φ 1 |
100× |
40×/ 0.65 |
4.4 |
0.66 |
Φ 0.45 |
400× |
二、其他技術參數:
1 |
測量工作臺: |
150 × 150 mm;測量范圍:X – Y:50 × 50 mm |
2 |
旋轉平臺: |
任意360° ;游標格值:5′;玻璃平臺Φ72 mm |
3 |
測量系統: |
X-Y向坐標光柵數顯測量系統計算機、維數據測量操作系統
分辨率:0.001 mm(數顯)
|
4 |
測量精度: |
儀器示值誤差 ±(1 + L /25)μm L = 被測件長度
儀器示值誤差:包括測量誤差和儀器系統誤差 環境溫度變化:20 ºC ± 3 ºC
|
5 |
鏡筒: |
雙目鏡筒:傾角45° 瞳距屈光度可調;升降范圍:粗動:90 mm 微調:2 mm |
6 |
照明系統: |
透射、反射和輔助照明12W/8V;獨立調光 帶濾光片 |
7 |
選配件: |
Z向輔助測量:0.001 mm / 2 mm |
|
