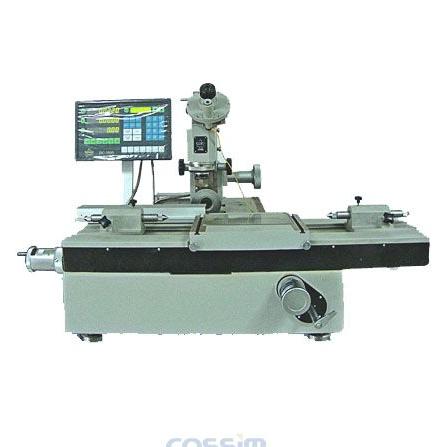

19JC 萬能工具顯微鏡
產品介紹
19J系列儀器屬計量?jī)x器的經典機型,幾乎包括了所有幾何量檢測的一切手段。
技術參數
光學系統 |
有限遠光學系統 |
觀察方法 |
目鏡筒 |
三目鏡筒/標準C口 |
光學方式 |
反射光照明 |
物鏡放大倍數標志值 |
1x |
3x |
5x |
總放大倍數 |
用測角或輪廓目鏡 |
10x |
30x |
50x |
用雙像目鏡 |
15x |
42x |
65x |
物方視場(mm) |
用測角或輪廓目鏡 |
Φ20 |
Φ6.6 |
Φ4 |
用雙像目鏡 |
Φ13 |
Φ4.7 |
Φ3 |
工作距離 |
用測角或輪廓目鏡 |
81 |
90 |
65 |
用測角或輪廓目鏡 |
47 |
85 |
63 |
測量范圍與分度值 |
▼1.測量范圍與分度值 (1)X、Y坐標 測量范圍:200*100mm 分度值:0.0005mm(19JPC型) (2)瞄準顯微鏡 升降行程:120mm 立臂傾斜范圍:左右各15度 分度值:10分 照明光闌調節范圍:Φ3~Φ3mm 分度值:1mm (3)測角目鏡 角度測量范圍:360度 分度值:1分 (4)輪廓目鏡 角度測量范圍:±7度 分度值:10分 圓弧分劃板:曲率半徑R0.1~100毫米 羅紋分劃板:普通螺紋螺距t0.25~6毫米 梯形螺紋螺距t2~20毫米 (5)光學分度 測頭直徑:Φ3±0.1mm(實際直徑的極限檢定誤 0.0005毫米) 測量力:8 - 14g 最大測量深度:15㎜ (6)玻璃臺面尺寸:215×130㎜ (7)頂針架 最大夾持直徑:φ100㎜ 最大夾持長度 被測件直徑≤55mm時:750mm 被測件直徑>55m:600mm (8)高頂針架 最大夾持直徑:Φ180mm 最大夾持長度:600mm (9)V形架 左V形架前后調節范圍:前后各5毫米 右V形架前后調節范圍:向上15毫米向下3毫米 |
儀器精度 |
溫度要求: (1) 作室的溫度應為20℃±2℃ (2)工作室的溫度變化每小時不超過1℃ (3)被測件和儀器的溫差不超過0.5℃ 在滿足所規定的溫度要求的條件下,儀器有如下的保證: a.X、Y坐標 用玻璃毫米分劃尺進行檢定時,儀器的最大不準確度: 19JPC:0級:(1+?L/100)um 式中L—測量長度,單位mm 儀器分劃尺按修正表進行修正時:X不大于0.0025毫米 Y不大于0.0015毫米 b.測角目鏡:測量角度的最大不準確度:不大于1分 c.雙像目鏡 合像的不穩定性:不大于0.0005毫米 合像的不正確性:不大于0.001毫米 d.光學分度頭最大不準確度:不大于1分 e.光學分度臺最大不準確度:不大于30秒 f.光學定位器 測量的不穩定性:不大于0.001毫米 測量的不準確度:不大于0.0015毫米 |
外型尺寸 |
980 *1020*640 |
重量 |
約250㎏ |
二、選購件
1
|
光學分度臺 測量范圍:360度 分度值(投影讀數):10秒 玻璃臺面直徑:Φ106mm |
|
