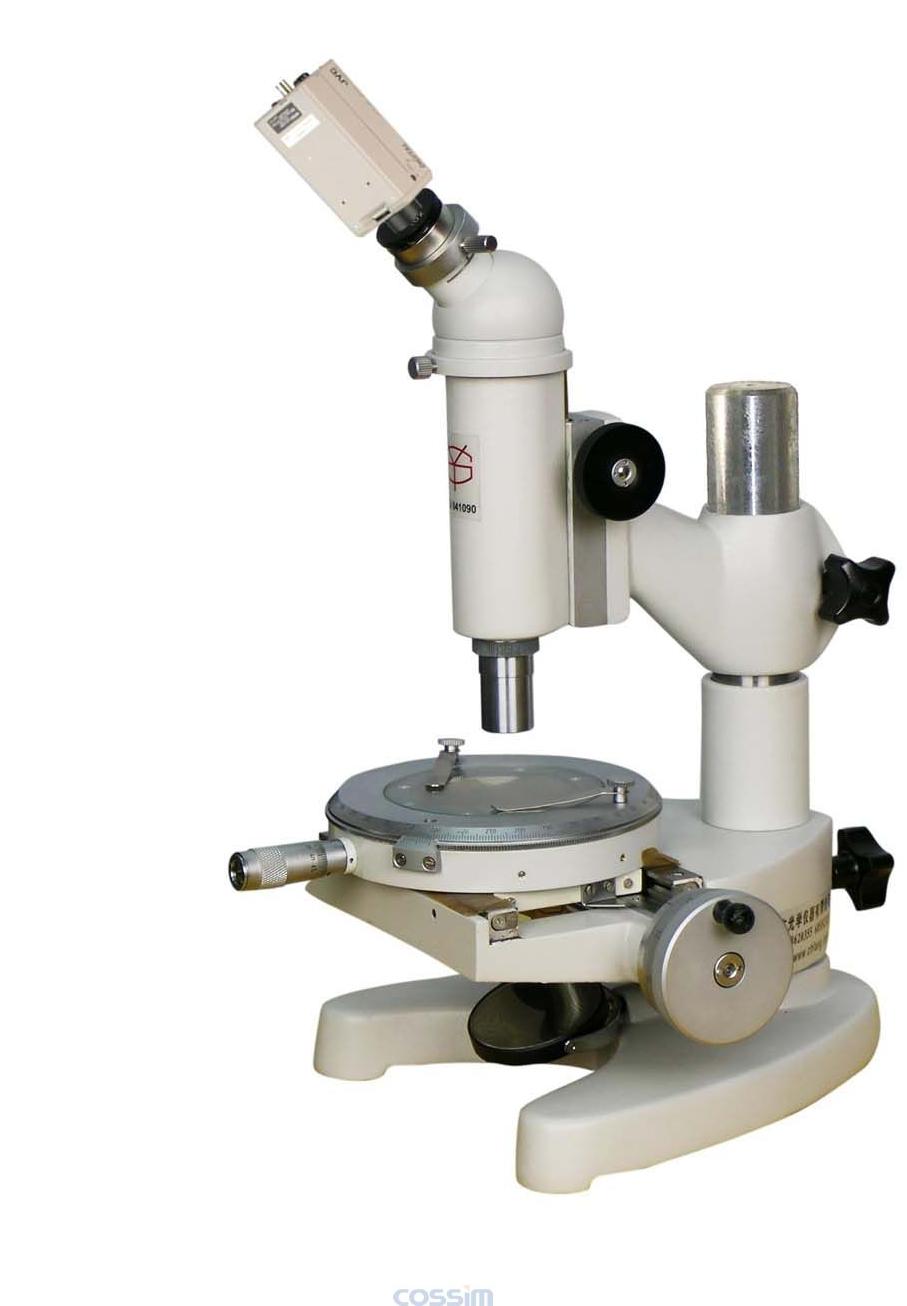

15JC測量顯微鏡

SKU: 15JC

產品介紹

電腦型測量顯微鏡15JC是光學計量儀器之一種，它的結構簡單、操作方便、適用范圍廣。其主要用途如下：

1、直角座標中測定長度：例如測定孔距、基面距離、刻線距離、刻線寬度、鍵槽寬度、狹縫寬度、通孔圓直徑等；

2、轉動度盤測定角度：例如對刻度盤、樣板、量規、鉆孔模板及幾何形狀復雜的零件進行角度測量；

3、測量顯微鏡用作觀察顯微鏡，以比較檢查工作表面光潔度、鑒定冶金工業的礦石標本、檢定印刷照相制版，檢驗紡織纖維等。

技術參數

1.目鏡

類型	放大倍數	焦距
目鏡	10X	25

2.物鏡

類型	放大倍數	工作距離	焦距
物鏡	2.5X	58.4	43.40
物鏡	10X	7.81	17.13

3.放大倍數：25X 100X
三、測量工作臺讀數裝置主要規格 x 軸移動

測量范圍：50mm y 軸移動

測量范圍：13mm

測微器分度值：0.01mm

測量臺刻度盤分度范圍：0° - 360°

測量臺刻度盤之分度值： 1°

測量臺刻度盤游標讀數示值：6'

照明方式：反射光（自然光）

測量精度：儀器值誤差(5+L/15)微米

儀器示值誤差：包括測量誤差與儀器系統誤差。

注：測量地點溫度變化（20 ± 3）C；L—被測件長度

測量顯微鏡主要尺寸：

測量臺與物鏡間之最大距離：80mm

測量工作臺直徑：120mm

測量顯微鏡外形尺寸：高325*長262*寬220mm

儀器重量級：約10.6公斤

顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦

四、系統組成電腦型測量顯微鏡是將傳統的測量顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品。不僅具有傳統的測量顯微鏡的作用，還具有計算機處理功能。電腦型測量顯微鏡將所觀察的圖像在計算機很方便地測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離兩平行線距離、點到直線距離、垂線長度等等），是一種比較經濟實惠的計量儀器。

五、儀器附件與選購件

電腦型測量顯微鏡（15JC）

1、測量顯微鏡

2、專用適配鏡

3、彩色攝像器

4、圖像采集卡

數碼相機型測量顯微鏡（15JC）

1、測量顯微鏡

2、數碼適配鏡

3、數碼相機

選購件：

1.目鏡：20X

2.物鏡：4X 5X 20X 40X 60X

3. 上照明燈：220V/8W
