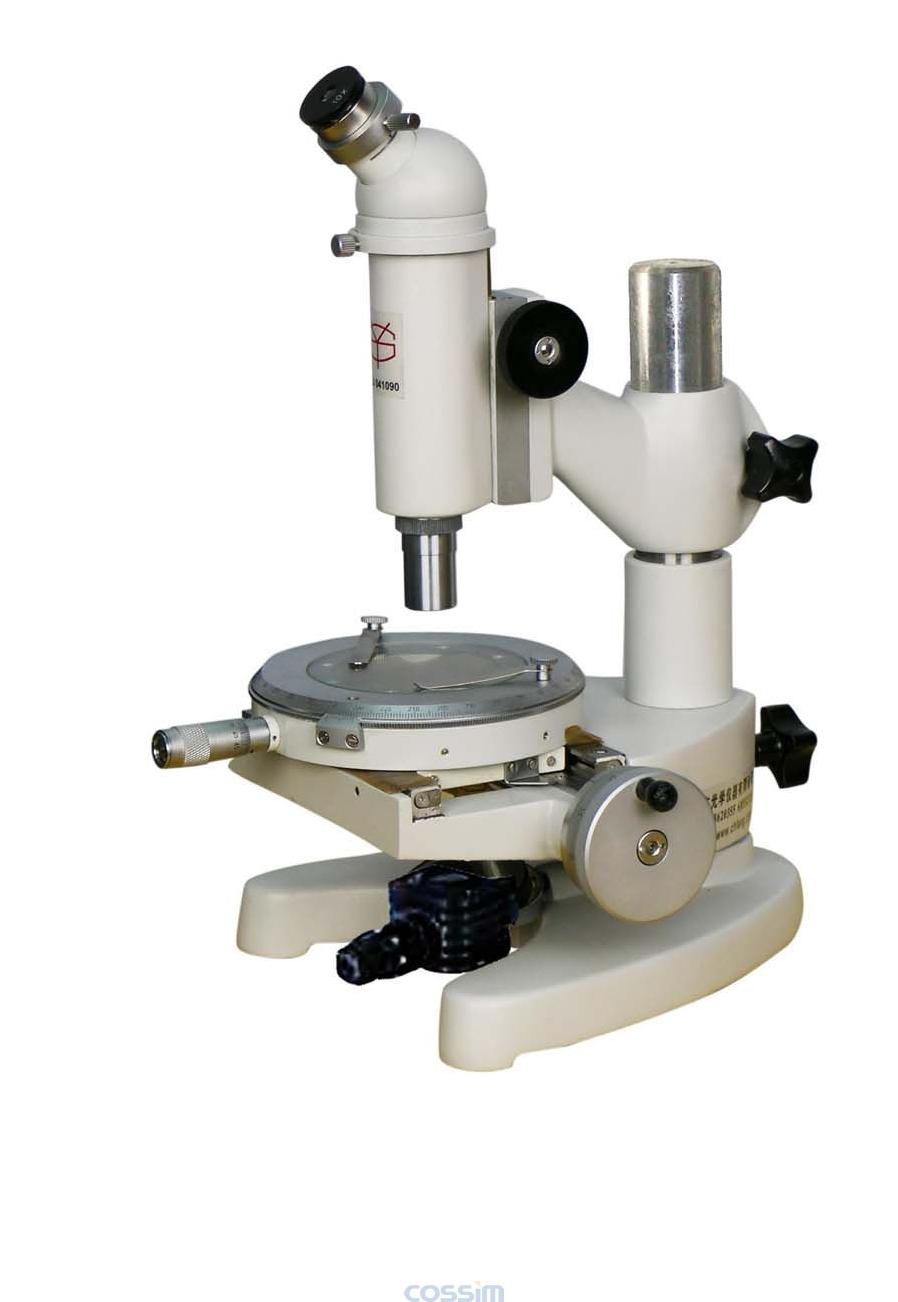

15JA 測量顯微鏡
產品介紹測量顯微鏡15JA是光學計量?jī)x器之一種,它的結構簡單、操作方便、適用范圍廣。其主要用途如下: 1、直角座標中測定長度:例如測定孔距、基面距離、刻線距離、刻線寬度、鍵槽寬度、狹縫寬度、通孔圓直徑等; 2、轉動度盤測定角度:例如對刻度盤、樣板、量規、鉆孔模板及幾何形狀復雜的零件進行角度測量; 3、測量顯微鏡用作觀察顯微鏡,以比較檢查工作表面光潔度、鑒定冶金工業的礦石標本、檢定印刷照相制版,檢驗紡織纖維等。 技術參數1.目鏡
2.物鏡
3.放大倍數:25X 100X 三、測量工作臺讀數裝置主要規格 x 軸移動 測量范圍:50mm y 軸移動 測量范圍:13mm 測微器分度值:0.01mm 測量臺刻度盤分度范圍:0° - 360° 測量臺刻度盤之分度值: 1° 測量臺刻度盤游標讀數示值:6' 照明方式:反射光(自然光) 測量精度:儀器值誤差(5+L/15)微米 儀器示值誤差:包括測量誤差與儀器系統誤差。 注:測量地點溫度變化(20 ± 3)C;L—被測件長度 測量顯微鏡主要尺寸: 測量臺與物鏡間之最大距離:80mm 測量工作臺直徑:120mm 測量顯微鏡外形尺寸:高325*長262*寬220mm 儀器重量級: 約10.6公斤 顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉,顯微鏡可由調焦手輪進行上下調焦 四、選購件 1.目鏡:20X 2.物鏡:4X 5X 20X 40X 60X 3 . 上照明燈:220V/8W |
