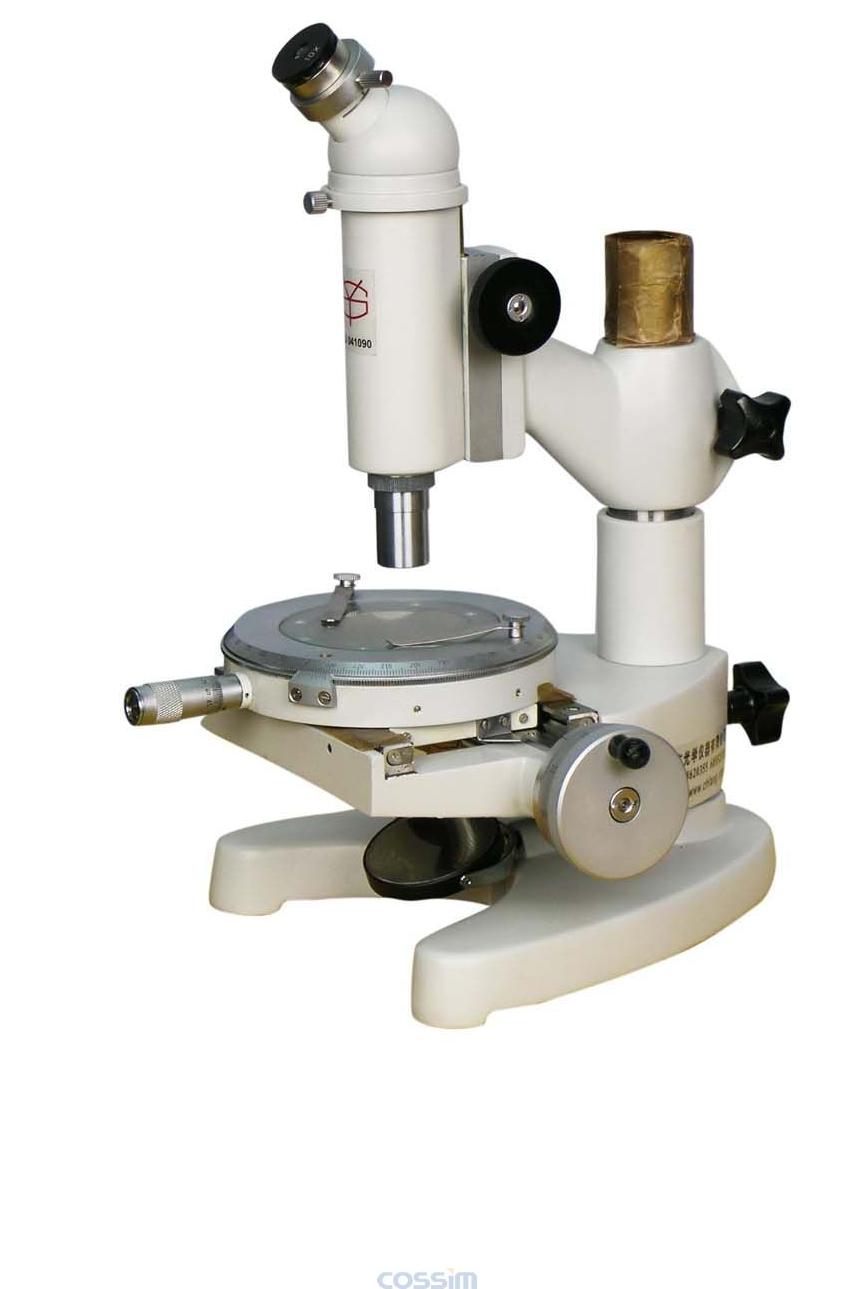

15J測量顯微鏡

SKU: 15J

產品介紹

 普通型測量顯微鏡15J是光學計量?jī)x器之一種,它的結構簡單、操作方便、適用范圍廣。其主要用途如下:



1、直角座標中測定長度:例如測定孔距、基面距離、刻線距離、刻線寬度、鍵槽寬度、狹縫寬度、通孔圓直徑等;



2、轉動度盤測定角度:例如對刻度盤、樣板、量規、鉆孔模板及幾何形狀復雜的零件進行角度測量;



3、測量顯微鏡用作觀察顯微鏡,以比較檢查工作表面光潔度、鑒定冶金工業的礦石標本、檢定印刷照相制版,檢驗紡織纖維等。



技術參數

1.目鏡

類型 放大倍數 焦距
目鏡 10X 25

2.物鏡

類型 放大倍數 工作距離 焦距
物鏡 2.5X 58.4 43.40
10X 7.81 17.13

3.放大倍數:25X 100X

三、測量工作臺讀數裝置主要規格

x 軸移動測量范圍:50mm

y 軸移動測量范圍:13mm   測微器分度值:0.01mm

 測量臺刻度盤分度范圍:0° - 360°   測量臺刻度盤之分度值: 1°

  測量臺刻度盤游標讀數示值:6'

  照明方式:反射光(自然光)

 測量精度:儀器值誤差(5+L/15)微米

儀器示值誤差:包括測量誤差與儀器系統誤差。

  注:測量地點溫度變化(20 ± 3)C;L—被測件長度

測量顯微鏡主要尺寸:

測量臺與物鏡間之最大距離:80mm

測量工作臺直徑:120mm

測量顯微鏡外形尺寸:高325*長262*寬220mm

儀器重量級: 約10.6公斤

顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉,顯微鏡可由調焦手輪進行上下調焦

四、選購件  1.目鏡:20X

 2.物鏡:4X 5X 20X 40X 60X

 3.上照明燈:220V/8W
