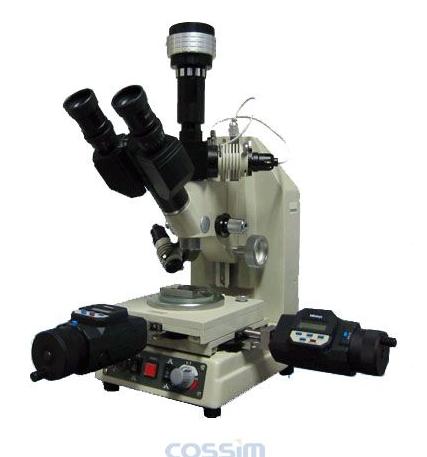

107JC精密測量顯微鏡
產品介紹
測量顯微鏡是一種小型的能進行二維測量的計量儀器，儀器主要采用透、反射照明方式。
技術參數
| 光學系統 |
有限遠光學系統 |
| 觀察方法 |
目鏡筒 |
三目鏡筒 |
| 光學方式 |
透射、反射、斜射 |
| 目鏡參數 |
倍率 |
10x（標） |
| 焦距 |
25 |
| 物鏡參數 |
倍率 |
4x |
10x |
40x |
| 視場直徑 |
3.40 |
1.40 |
0.35 |
| 工作距離 |
17.50 |
11.60 |
0.66 |
| 測量范圍 |
工作臺測量范圍:50×50mm（或者25×25mm） 圓工作臺角度測量范圍:0°～360° 千分表深度測量范圍:1mm |
| 分度值 |
縱、橫向讀數裝置分度值:0.001mm 圓工作臺游標分度值: 5′ 千分表分度值:0.001mm |
| 儀器的回程誤差 |
0.002 mm |
| 儀器測量準確度 |
測量范圍任意25mm:0.003mm 測量范圍50mm:0.005mm 注：縱、橫向相同 |
| 照明裝置 |
反射照明：8V，12W磨沙燈泡，綠色濾光片 透射照明: 8V，12W白熾燈泡，藍、綠色濾光片 斜射照明：8V，12W白熾燈泡，綠色濾光片 |
| 外型尺寸 |
405×585×405mm |
| 重量 |
23.5Kg |
二、成套性
| 1 |
顯微鏡主體：1臺 |
6 |
玻璃工作臺 |
| 2 |
測量手輪 |
7 |
彈性工件夾 |
| 3 |
雙筒目鏡 |
8 |
燈泡(8v12w)、磨砂燈泡(8v12w)、電源線 |
| 4 |
物鏡4X、10X、40X |
9 |
反射照明裝置、透射照明裝置、斜射照明裝置 |
| 5 |
目鏡10X |
10 |
隨機文件 |
|
