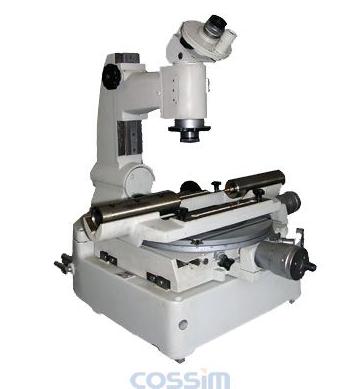

JX-6A大型工具顯微鏡
產品介紹
JX6 大型工具顯微鏡是一種Zui基礎的精密光學測量?jī)x器.儀器備有多種附件，從而使測量項目有所增加。并配備不同的放大倍率，以便對微小工件也能作精確的測定. 大型工具顯微鏡為機器制造工廠、科學研究機關及高等院校的計量部門廣泛使用的一種多性能計量?jī)x器。作為工具制造廠產品鑒定的基本工具,也適用于其它精密機械制造廠，科學研究單位及學校等，供生產或科學研究之用.
其主要用途如下:
1.檢定樣板、樣板刀、沖模和凸輪的形狀
2.測量螺紋的中徑、外徑、內徑、螺距、螺形角、螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面圓整性、平坦性、平直度等）。
3.測量螺紋車刀、螺紋梳形車刀、螺紋銑刀的螺形角、各種樣板銑刀和各種形狀的樣板的輪廓角等。 4.使用光學定位器測量?jī)?nèi)孔和各種槽的寬度。
5.使用雙像目鏡測量?jī)煽组g中心距離及零件上的狹縫、線段或具有對稱圖形之間的距離等。
6.使用圓弧輪廓目鏡，可方便精確地測量半徑0.1-100mm的圓弧尺寸
技術參數
| (1)測量精度： |
測微鼓輪的精度： |
0.01mm |
| 測角目鏡中的角度精度： |
1′ |
| 輪廓目鏡中的角度精度： |
10′ |
| 圓工作臺角度精度： |
3′ |
| 立桿傾斜度尺的精度： |
30′ |
| (2)測量范圍： |
縱向行程 |
應用測微螺桿 |
0-25mm |
| 應用測微螺桿及量塊 |
0-150mm |
| 橫向行程 |
應用測微螺桿 |
0-25mm |
| 應用測微螺桿及量塊 |
0-50mm |
| 圓工作臺角度范圍： |
360° |
| 輪廓目鏡角度分度范圍： |
±7° |
| 顯微鏡立柱側向傾斜范圍: |
≈±12° |
| 圓工作臺直徑： |
280mm |
| 顯微鏡懸臂伸出長度： |
≈167mm |
| 工作臺和物鏡之間距離： |
最大130mm |
| 頂針架所允許的工件長度 |
不大于ф39的工件： |
最長315mm |
| 不大于ф85的工件： |
最長235mm |
| V型支架裝夾工件的最大直徑： |
130mm |
| (3)放大倍數： |
物鏡放大倍率 |
總放大倍數 |
工作距離 |
視場直徑 |
| 1× |
10× |
≈79.2mm |
≈22mm |
| 3× |
30× |
≈69.3mm |
≈6.6mm |
| 5× |
50× |
≈50mm |
≈4mm |
| (4)外形尺寸： |
長 900mm × 寬600mm× 高 550mm |
| (5)重量 |
90kg |
儀器成套性
| 序號 |
名稱 |
主要技術參數 |
單位 |
數量 |
| 1 |
儀器主體 |
|
臺 |
1 |
| 2 |
測角目鏡 |
|
套 |
1 |
| 3 |
雙像目鏡 |
|
件 |
1 |
| 4 |
螺紋輪廓目鏡 |
|
件 |
1 |
| 5 |
光學定位器 |
|
套 |
1 |
| 6 |
物鏡 |
1×、3×、5× |
只 |
各1 |
| 7 |
量塊 |
25mm、50mm、75mm |
塊 |
共4 |
| 8 |
量塊接套 |
|
件 |
1 |
| 9 |
反射照明器 |
|
套 |
1 |
| 10 |
一般用照明設備 |
|
件 |
1 |
| 11 |
測角目鏡照明 |
|
套 |
1 |
| 12 |
內外頂針架 |
|
套 |
1 |
| 13 |
V型支架 |
|
對 |
1 |
| 14 |
無中心夾具 |
|
件 |
1 |
| 15 |
大小夾板 |
|
套 |
1 |
| 16 |
變壓器 |
|
只 |
1 |
| 17 |
鐘表起子 |
|
件 |
1 |
| 18 |
定焦桿 |
|
套 |
1 |
| 19 |
玻璃工作臺 |
|
塊 |
1 |
| 20 |
磨砂小燈泡 |
|
只 |
10 |
| 21 |
隨機文件 |
裝箱單、合格證、保修卡、說明書 |
份 |
各1 |
2、選購件： 1.5×物鏡
|
