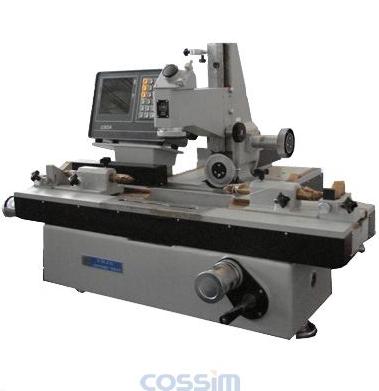

（數顯型）19JC萬能工具顯微鏡
產品介紹
萬能工具顯微鏡（數顯型）19JC是計量儀器的經典機型，19JC幾乎包容了所有幾何量檢測的一切手段，儀器功能全、精度高及操作簡便、經久耐用，是精密機械行業的常規裝備，也是各級技術監督、計量檢測部門的有效檢測依據，是科研、教學領域的得力助手。19JC采用光柵細分和數字化技術，具有讀數直觀和一致性好等特點，提高了工作效率，進一步擴大了使用范圍。儀器的數顯表有數據輸出接口，可擴展連接二維數據采集器及計算機測量操作系統，升級為19JPC微機型萬能工具顯微鏡。
技術參數
三、儀器精度
溫度要求 （1）工作室的溫度應為20± 2 ºC
（2）工作室的溫度變化每小時不超過1ºC
（3）被測件和儀器的溫度差不超過0.5ºC
在滿足所規定溫度要求的條件下，儀器有如下保證：
① Ｘ－Ｙ坐標 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度：
19JC、19JPC：0級：（1+L/100）um式中L=測量長度 單位：毫米
②測角目鏡 測量角度的最大不準確度：不大于1分
③雙像目鏡 合像的不穩定性：不大于0.0005毫米
合像的不正確度：不大于0.001毫米
④光學分度頭 最大不準確度：不大于1分
⑤光學分度臺 最大不準確度：不大于30秒（選購件）
⑥光學定位器 測量的不穩定性：不大于0.001毫米
側量的不準確度：不大于0.0015毫米
四、儀器重量、外形尺寸
主機凈重： 約250公斤 外形尺寸： （X×Y×Z）980×1020×640
1 |
X - Y坐標 |
測量范圍： |
X – Y向： 200 × 100 毫米 |
| 分度值： |
19JC、19JPC 數顯讀數：0.0005毫米 |
| 分度值： |
投影讀數：0.001毫米 |
| 2 |
瞄準顯微鏡 |
升降行程： |
120毫米 |
| 立臂傾斜范圍： |
左右各15度 分度值：10分 |
| 照明光闌調節范圍： |
Φ3～Φ32毫米 分度值：1毫米 |
| 3 |
測角目鏡
輪廓目鏡 |
角度測量范圍： |
360度 分度值：1分 |
| 角度測量范圍： |
±7度 分度值：10分 |
| 圓弧分劃板： |
曲率半徑： R0.1～100毫米 |
| 螺紋分劃板： |
普通螺紋螺距：T = 0.25 - 6毫米 |
| 螺紋分劃板： |
梯形螺紋螺距：T = 2 - 20毫米 |
| 4 |
光學分度臺
（選購件） |
測量范圍： |
360度 分度值：10秒（投影讀數） |
| 玻璃臺面直徑： |
Φ106毫米 |
| 5 |
光學分度頭 |
測量范圍： |
360度 分度值：1分 |
| 6 |
光學定位器 |
測頭直徑： |
Φ3±0.1毫米（實際直徑值的極限檢定誤差不大于0.5微米） |
| 測量力： |
8 - 14克 |
| 最大測量深度： |
15毫米 |
| 7 |
玻璃工作臺 |
玻璃臺面尺寸： |
215×130毫米 |
| 8 |
頂針架 |
最大夾持直徑： |
Φ100毫米 |
| 最大夾持長度： |
被測件直徑≤55毫米時：750毫米 |
| 最大夾持長度： |
被測件直徑＞55毫米時：600毫米 |
| 9 |
高頂針架 |
最大夾持直徑： |
Φ180毫米 |
| 最大夾持長度： |
600毫米 |
| 10 |
V形架 |
左V形架前后調節范圍： |
前后各5毫米 |
| 右V形架高低調節范圍： |
向上15毫米；向下 3毫米 |
| 11 |
最大承載量 |
|
40公斤 |
二、瞄準顯微鏡光學參數
物鏡放大倍數標志值 |
1× |
3× |
5× |
| 總放大倍數 |
用測角或輪廓目鏡 |
10× |
30× |
50× |
| 用雙像目鏡 |
15× |
42× |
65× |
| 物方視場 （毫米） |
用測角或輪廓目鏡 |
Φ 20 |
Φ 6.6 |
Φ 4 |
| 用雙像目鏡 |
Φ 13 |
Φ 4.7 |
Φ 3 |
| 工作距離 （毫米） |
用測角或輪廓目鏡 |
81 |
90 |
65 |
| 用雙像目鏡 |
47 |
85 |
63 |
|
