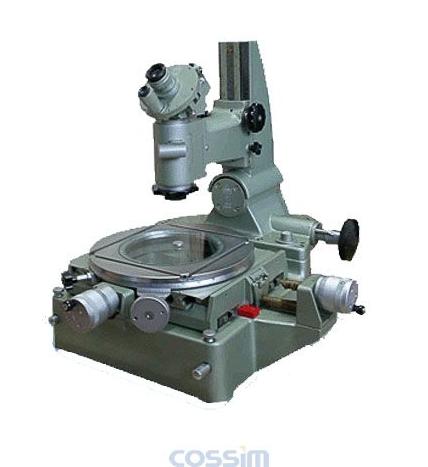

JGX-2大型工具顯微鏡
產品介紹
大型工具顯微鏡是一種以影象法作為測量基礎的精密光學測量儀器,加上測刀也能以軸切法來進生更精確的測量。儀器備有多種附件,從而使測量項目有所增加。
技術參數
類 型 |
JGX-2 |
測 量 范 圍 |
縱向移動 |
應用測微螺桿:0-25mm |
應用測微螺桿及量塊:0-150mm |
橫向移動 |
應用測微螺桿:0-25mm |
應用測微螺桿及量塊:0-50mm |
圓工作臺直徑 |
280mm |
圓工作臺旋轉角度范圍 |
0-360° |
顯微鏡立桿側向傾斜角度范圍 |
±12° |
測角目鏡分度范圍 |
0-360° |
輪廓目鏡分度范圍 |
±7° |
物鏡至工作臺間最大的間距 |
≈200mm |
光軸中心至立柱間最大間距 |
≈166mm |
頂針架裝夾工件的最大長度 |
直徑≤ф39mm的工件:315mm |
直徑≤ф85mm的工件:235mm |
V型支架裝夾工件的最大直徑 |
130mm |
工作距離與視場直徑 |
物鏡放大倍率 |
總放大倍數 |
工作距離 |
視場直徑 |
1X |
10X |
≈78mm |
≈21mm |
3X |
30X |
≈69mm |
≈7mm |
5X |
50X |
≈49mm |
≈4.2mm |
儀器外形尺寸 |
長*寬*高(900*600*550mm) |
儀器與外包裝重量 |
150公斤 |
二、成套性
1 |
儀器主體 |
8 |
V型支架、頂針架(包括內外頂各一對) |
2 |
測量照明燈、測角目鏡燈 |
9 |
無中心夾具 |
3 |
測角目鏡、雙象目鏡 |
10 |
光學測孔器 |
4 |
螺紋輪廓目鏡 |
11 |
壓板座(包括壓腳2只) |
5 |
物鏡:1X、3X(安裝在儀器上)、5X |
12 |
定焦桿 |
6 |
量塊:25毫米、50毫米、75毫米 |
13 |
6V30W燈泡、GY6—2.1儀器燈泡、保險絲1A |
7 |
反射照明燈、變壓器 |
14 |
隨機文件 |
|
