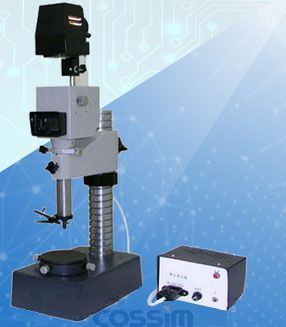

JD-3投影立式光學計投影立式光學計測量光滑極限量規實驗報告

SKU: JD-3

產品介紹

JD-3投影立式光學計是一種精密光學機械端度計量儀器，利用標準量塊與被測件相比較的方法來測量零件的外形尺寸。儀器采用臘屏新技術，附加讀數放大鏡，視場亮度勻稱、像質清晰、測量精度高和數據穩定可靠，對小尺寸精密零件的檢測尤為方便。用于計量測試院所、企業計量室、工量具與精密零件制造企業，也是各院校教學儀器之一。

1、用標準器(如量塊)與試件以比較法來測量零件的外形尺寸。

2、檢定量塊、量規、線形,板形物體的厚度，外螺紋的中徑。

3、圓柱形和球形工件的直徑，及平行平面等精密量具和零件的外形尺寸等。

4、對薄膜如：鋁箔、包裝膜、紙張等厚度的測量。

5、一機兩用，將投影光學計鏡管裝在機床上，可直接控制加工尺寸。

6、具在過程控制及在線測量中，對被測件作微小位移量測量。

技術參數

系統	主要技術參數
測量范圍	0-180mm
直接測量范圍	±0.1mm
示值誤差	≤60µm：±0.20µm,≥60µm：±0.25µm
示值穩定性	0.1µm
讀數方式	光學投影屏
總放大倍數	1000×
測量壓力	2±0.2(N)
分劃板	分劃板分度值 0.001mm,分度范圍±0.1mm
零位調節范圍	20 格
測量桿自由升降距離	0.5mm
照明系統	可調光鹵鎢燈(6V/20W)或 LED
輸入功率	AC220V/50Hz
儀器質量	體積 340х160х750mm³,重量 21kg
