平行光管SZF550高清帶CCD維修校正臺裝校調整光學儀器
技術參數 平行光管是最基本的校驗儀器。為了便于光學儀器和激光儀器的安裝和校驗,介紹下平行光管的基本原理及機構組成。它主要由物鏡,分化板,毛玻璃,光源及鏡筒組成,分劃板決定平行光管的不同用途。根據生產實踐要求面設計平行光管,可以在室內提供有限距離的目標。它可以用于儀器的裝校,光學系統特性常數的測定等。 根據幾何光學原理,無限遠遠近的物體經過透鏡后將成像在焦平面上;反之,從透鏡焦平面上發出的光線經透鏡后將成為一束平行光。如果將一個物體放在透鏡的焦平面上,那么它將成像在無限遠處。 平行光管的結構原理圖,它是由物鏡及置于物鏡焦平上的分劃板,光源以及為使分劃板被均勻照亮而設置的毛玻璃組成。 由于分劃板置于物鏡的焦平面上,因此當光源照亮分劃板后,分劃板上每一點發出的光經過透鏡后,都成為一束平行光。又由于分劃板上刻有專用的十字刻度值。這些刻有十字刻度值的分劃板將成像在無限遠處。 這樣,對于觀察者來說,分劃板就是在有限的距離內,產生了一個無限遠距離的目標靶。 結論:平行光管是校正過程中常用的一種基本光學工具,了解平行光管的基本原理和使用方法,對光學儀器的安裝和校正具有非常重要的意義。(注釋:由于平行光管作為一種光學檢測儀器。又由于平行光管的光學系統復雜,調試繁瑣,步驟之多,品種多。所以需要根據不同的用途選用不同技術參數和精度要求的產品,同時需要權衡重量,成本等因素,切不可一味追求長焦距,大視場,大口徑,高精度。因為平行光管的價格與技術參數,精度等級基本成指示符關系遞增。比如,同為焦距550MM的平行光管,當口徑由55MM增加到100MM時,價格將增加4-5倍。而一個焦距550MM的平行光管,當焦距增加到2M時,價格將增加1-2個數量級?。?/span>
工位的技術參數; 1,特點:單管獨立控制系統。 2,光學系統:F550平行光管(光學誤差10米±0.3MM) 3,控制系統:自主研發數字LED光源調節。 4,顯示系統:自主研發高倍鏡頭,高清CCD視頻采集單畫面顯示. 5,調試方法:手動調試。 6,輸入電壓:AC220V/50HZ,最大功率100W. 7,要求環境:車間干凈整潔,千級以上車間,工位區域做好防護,禁止非工作人員走動碰到光管。 包裝清單
七,設備清單:

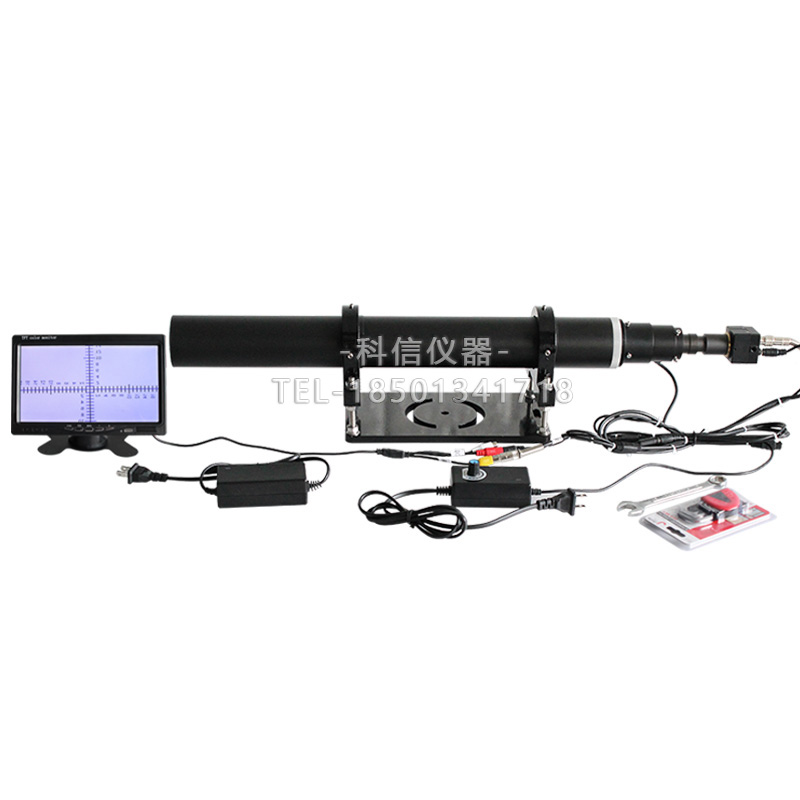

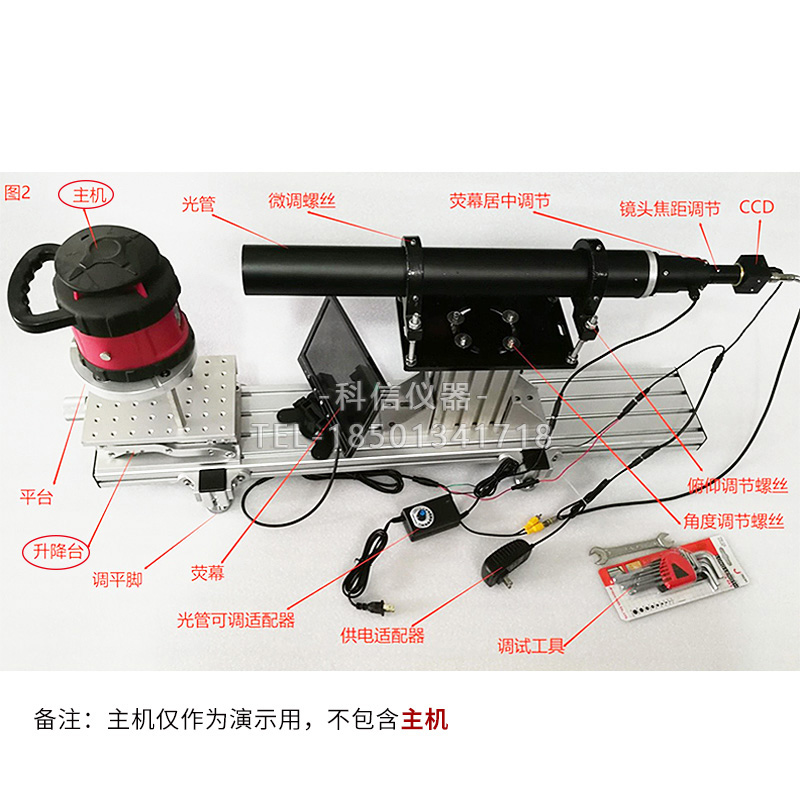

1,單管維修校正臺主機 (選購) 1套 2,顯示器(含多功能支架) 1臺 3,F550光電一體平行光管含CCD 1套 4,調試工具一套。 1套 6,平行管原理說明書 1份
|
F550平行光管 |
