99II型數顯自準直儀

SKU: 99II

產品介紹

99II型數顯自準直儀

產品簡介：

99II數顯自準直儀是一種高精度測量儀器，該儀器主要用于小角度的精密測量，如多面棱體的檢定、多齒分度臺的檢定，也可測量高精度導軌等精密零件的直線性、平行性、垂直性及相對位置，在精密測量和儀器檢定中還可用于非接觸式定位。該儀器具有安裝、使用方便等特點，是精密機械、精密測量、儀器制造及相關科研、計量部門必不可少的檢測儀器。

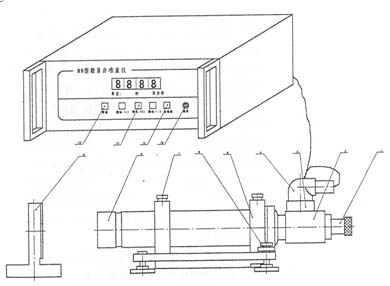

1.目鏡 2.光電頭 3.光源調節蓋 4.燈座 5.光管座 6. 基座調節釘 7.頂緊螺釘 8.物鏡 9.反射鏡 10.調零旋鈕 11.功能鍵 12.測試指示燈 13.測量指示燈v

二、工作原理

（一）光機部分

99II型數顯自準直儀運用自準直法為基本原理,通過光電瞄準對被測件的角位移進行精密測量。其光學系統如圖v

1.光源 2.毛玻璃 3.聚光鏡 4.十字分劃板 5.立方棱鏡 6.物鏡組 7.反射鏡 8.立方棱鏡 9.刻度分化板 10.目鏡組 11.振動狹縫 12 振子 13聚光鏡 14光敏電阻


當光源透過位于物鏡焦平面上的十字線，并通過物鏡后，成一束與光軸平行的平行光射向平面反射鏡。當反射鏡垂直于光軸時，光線仍按原路返回，經物鏡后仍成象在原十字線象上，與原目標重合。當反射鏡位置與光軸產生傾斜，則反射回來的十字線象就產生相應一個位移量Δｓ，由Δｓ可得出反射鏡的傾斜量Δα。按反射定律和幾何光學原理，光線經反射鏡后其偏轉是反射鏡傾斜角的２倍（如圖所示）


（三）電路原理

電路原理如圖四所示


電路系統主要由振蕩器、主放大器、相敏檢波器、單片機電路、實驗電路等部分組成。

振蕩器產生38HZ信號，這是儀器的工作信號，它提供振子的振蕩信號，相敏檢波器的參考信號及實驗電路的輸入信號。主放大器對原始測量信號進行放大及濾波，其放大倍數可變，并根據輸入信號的大小自動控制。檢波電路實現對包含在測量信號中角度信號的提取，并送Ａ／Ｄ轉換。單片機電路完成對測量信號的Zui終處理及顯示，并可實現對主放大器放大倍數的自動控制。其RS232接口可輸出測量結果。

實驗電路可產生與被測工件的偏轉相當?shù)男盘?，使電表顯示正、負及零三種信號，相似于被測件的偏左、偏右及對中三種情況。利用這個信號可以方便地檢查校對儀器，使整個電路在沒有光電信號的情況下能正常工作。

技術參數

1、精度等級：2級
2、測量精度（"）：±1/±70內
3、測量范圍（"）：±70
4、顯示范圍（"）：±79.9
5、物鏡焦距：300
6、通光口徑：Φ48
7、視場（′）：80
8、有效分辨力（"）：0.1
9、最小顯示讀數（"）：0.1
10、瞄準重復性（"）：0.2

外型

1、尺寸準直儀：300×150×170
2、電箱（Kg）：320×280×120
3、重量準直儀：（mm） 3
4、電箱（Kg）： 3
5、電源： 220V, 50Hz交流電
6、功耗：< 25瓦

包裝清單

1、光管 1套
2、自準器光管管架 1臺
3、底腳 3只
4、數顯電箱 1個
5、大反射鏡　　　　　 1個
6、LED發光二極管 1只
7、0．5A保險絲 2只
8、產品合格證 1份
9、產品說明書 1份

可選購件

1、微機與軟件（自選）
2、泰山青花崗巖工作臺（自選）
3、找象器
4、直角五棱鏡（25×25、40×40)兩種自選
5、金屬多面棱體（自選）
6、棱體心軸
7、標準光學角規（±10"）
8、多齒分度臺（自選）

99II型1級精度價格為：90000元/套 2級精度價格：65000元/套
