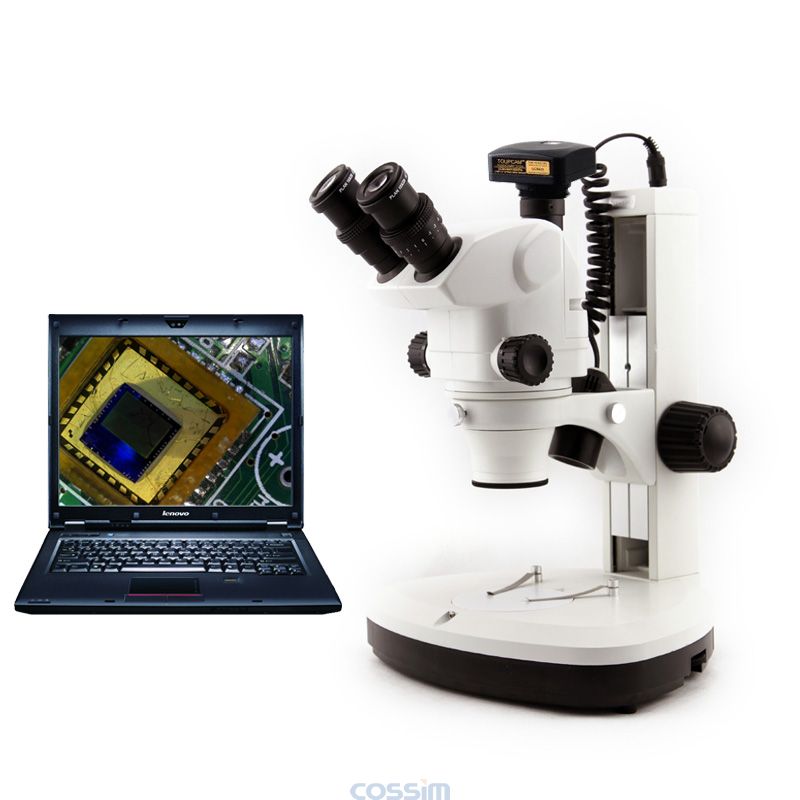

XTZ-7045SZ攝像高清晰三目連續變倍體視顯微鏡
產品介紹
數字?jǐn)z像體視顯微鏡XTZ-7045SZ由三目體視顯微鏡XTZ-7045和320萬高清晰數字?jǐn)z像系統及顯微圖像測量軟件組成的顯微圖像攝像系統,可在電腦顯示器上實時顯示顯微圖像,可單張、定時、連續采集顯微圖像,可對顯微圖像任意倍數縮放,疊加比例尺和時間。適用于研究人員制作標準定倍定標顯微圖像、定倍定標圖譜比對及論文發表。同時系統也可對所采集的圖像內目標進行直線、折線、圓、角度、面積等多種測量,可為研究檢驗人員研究電子元器件,芯片線路板、紡織印刷,農林牧種子形態,固體粉末及液體中微顆粒,薄膜微孔提供精確的分析檢驗數據。
XTZ-7045三目 連續變倍體視顯微鏡采用先進的鍍膜技術,觀察時具有極好的亮度和襯度,以滿足 對透明封裝后的芯片特殊檢測標準的使用要求。 具有高分辨率,高清晰度和強立體感等特點。適用于電子線路板、芯片封裝、珠寶鑒定、研相礦本分析、微小精密零件品質控制、裝配、公安、銀行痕跡對比、教學示范、臨床手術樣本、農業選種,紡織品檢驗、養殖業品種優選、病理分析。
性能特點:
1、上下光源,可觀察不透明、半透明和透明物體
2、采用高眼點廣角 目鏡,視場范圍大、視場平坦
技術參數
序號 |
名稱 |
技術參數 |
1 |
目鏡倍數 |
高眼點大視野目鏡 PLAN10X/ф20 mm |
2 |
物鏡倍數 |
0.65-4.5X物鏡變倍比1:7 |
3 |
三目觀察頭 |
視度調節±5屈光度 45°傾斜 360°旋轉 |
4 |
總放大倍數 |
6.5-45X(選購0.5X、2X大物鏡,20X目鏡可達3.75X-180X) |
5 |
工作距離 |
最大工作距離100mm |
6 |
調節范圍 |
粗微動調焦,粗動立桿高度300mm,升降范圍105mm |
7 |
玻璃載物臺 |
玻璃載物工作臺直徑ф120mm |
8 |
光源 |
上下為高亮度LED燈亮度可調。 |
9 |
儀器重量 |
凈重:7kg 毛重:9.3kg |
10 |
儀器尺寸 |
儀器尺寸28X37X40(cm) 包裝尺寸 35X42X64(cm) |
成像系統配置:
1、 |
三目連續變倍體視顯微鏡XTZ-7045 |
2、 |
320萬高清晰數字?jǐn)z像頭(含測量管理軟件) |
3、 |
1X攝像接口(可選配0.5X) |
4、 |
臺式機或筆記本電腦、打印機(此項均為選購,儀器不包含此項價格) |
可選購件
序號 |
名稱 |
技術參數 |
1 |
平場目鏡 |
WF20X |
2 |
大物鏡 |
0.5X、0.3X、2X |
3 |
光源 |
環形熒光光源、環形可調LED光源、雙支冷光源、臺燈 |
4 |
移動工作臺 |
移動范圍X-Y:70X50mm |
5 |
標尺 |
物鏡測微尺1mm、0.01mm |
6 |
攝像接口 |
攝像頭接口:1X、0.5X、1/3X |
數碼相機接口:1X、2.5X/4X |
7 |
攝像頭 |
日本JVC攝像頭+圖像采集卡具有單張、定時、連續采集圖像,連接多媒體,打印輸出等功能 |
數碼相機+基本測量管理軟件1500萬像素佳能單反相機,具有實時采集圖像,圖像融合,顯示比例尺,測量等功能,可以連接多媒體,打印,EMAIL等多種方式輸出 |
|
