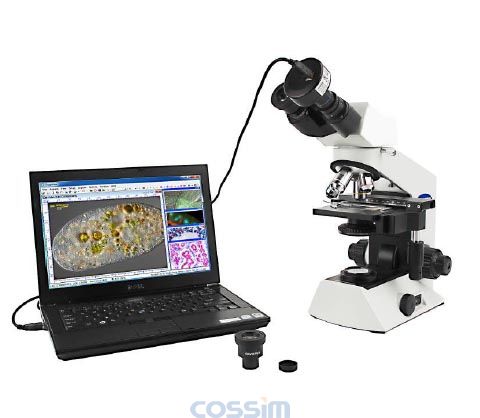

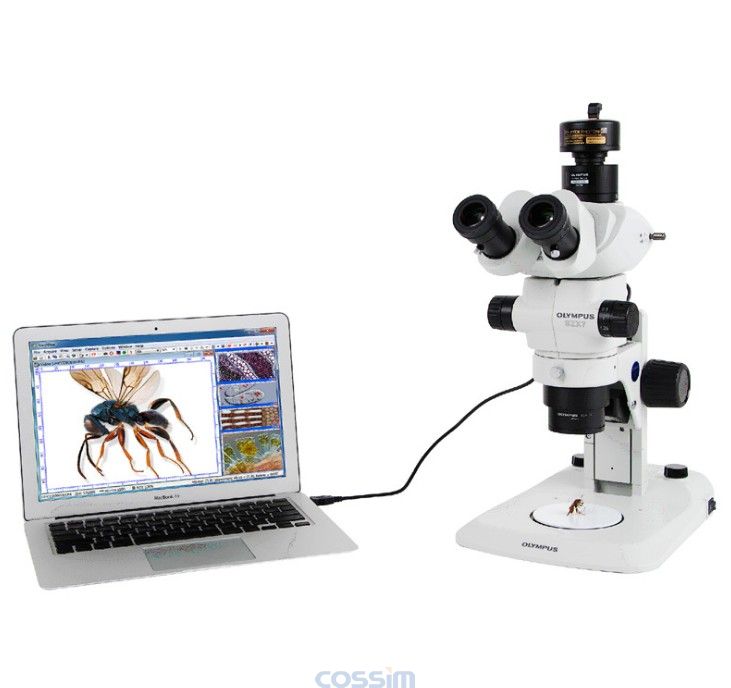

1000萬像素工業相機 顯微成像系統
產品介紹
期觀察而帶來的眼睛疲勞,可廣泛應用于工業品管、教學研究、材料分析、臨床檢驗機器視覺等領域。
性能特點:
1.高速USB2.0接口,可達480Mb/s,連接方便,即插即用無需外接電源
2.硬件及底層軟件支持曝光時間、色差、亮度、對比度、飽和度等后期圖像增強功能;
3.支持Windows 2000 和 XP 操作系統;
4.支持標準C口鏡頭及各類定制鏡頭;
5.堅固耐用的鋁合金外殼。
測量軟件軟件相關參數:
1、攝像頭軟件功能特點:
①、顯微圖像的實時顯示,單張采集、間隔采集、連續采集。
②、顯微圖像顯示標尺、時間,適用于研究人員制作標準定標顯微圖像和發表論文。
③、顯微圖像的任意倍數的放大縮小。
④、網格功能,可在顯微圖像上顯示網格線
⑤、自動白平衡、自動曝光功能,提高視頻的可操作性??赏瓿砂ㄉ日{(diào)整、圖像變形,數學形態學處理,圖像增強,圖像匹配,紋理分析。
⑥、顯微圖像的幾何尺寸測量(具有動態測量、靜態測量兩種方式):如長度、角度、面積、圓直徑、多邊形周長、平行線、矩形、同心圓、圓弧、任意多邊形等進行幾何測量,并可以圖文形式保存在excel表格中。測量單位可選:微米、毫米、厘米。計算測量精度:0.2um
⑦、具有圖像融合功能,可以將多張顯微圖片融合在一起,適合深景深拍攝,如昆蟲等
⑧、顯微圖像的多種保存格式,如bmp、JPEG、PNG、ti、pcx、tga、jpz、jzk、sft等,視頻 文件保存格式一般為wma,avi。同時可以多媒體、打印照片、EMAIL等多種方式輸出。
2、應用范圍:
①、在生物醫療方面:可以對顯微圖像上細胞大小進行測量。
②、顆粒粒度方面:可以對化工原料、金屬粉末、礦物粉末藥劑等進行大小測量。
③、紡織纖維:可以快速測量動物纖維、化學纖維、棉麻纖維的直徑。可以對混紡產品每個纖維形態觀
察分析和直徑測量,初步判斷混紡纖維產品的纖維含量。
④、礦相巖相:可以測量顯微鏡下礦相組織結構的大小。
⑤、紋痕處理:可以對顯微鏡下的紋痕進行對比觀測,通過對測量紋痕的幾何長度,作出初步判斷。
⑥、在金相組織方面:可通過對顯微組織圖像中具有代表特征的晶粒的粒徑、粒距進行測量而初步判斷
等級??梢詼y量脫碳層、滲碳層深度??梢詼y量灰鑄鐵中石墨的長度,珠光體粗細、片間距、中
碳鋼、馬氏體針長等。
⑦、幾何尺寸測量:可以測量顯微圖像的任意長度(如:顆粒直徑、孔徑、劃痕寬度、纖維直徑等
技術參數
圖像設備
|
1/2.3" 彩色1000萬CMOS
|
分辨率
|
3584 x 2748有效像素
|
像素點尺寸
|
1.67μm x 1.67μm
|
各分辨率/幀率
|
1.9fps @3584 x 2748
|
8fps @1792 x 1374
|
27fps @896 x 684
|
快門
|
電子快門
|
信噪比
|
34dB
|
掃描方式
|
逐行掃描
|
工作溫度
|
-10℃~ 50℃
|
靈敏度
|
0.31v/lux-sec(550nm)
|
光譜響應
|
380-650nm
|
數據接口
|
USB2.0 (480 Mbit/sec)
|
電源
|
直流5 V /個人電腦的USB端口
|
電流
|
200mA
|
白平衡
|
手動/自動/一鍵白平衡
|
自動曝光控制
|
0.38~2000ms
|
軟件功能
|
圖像顯示、圖像拍攝、錄像、測量功能(長度、角度、弧度等)
|
應用場合
|
顯微成像、普通圖像采集、微距成像等
|
|
